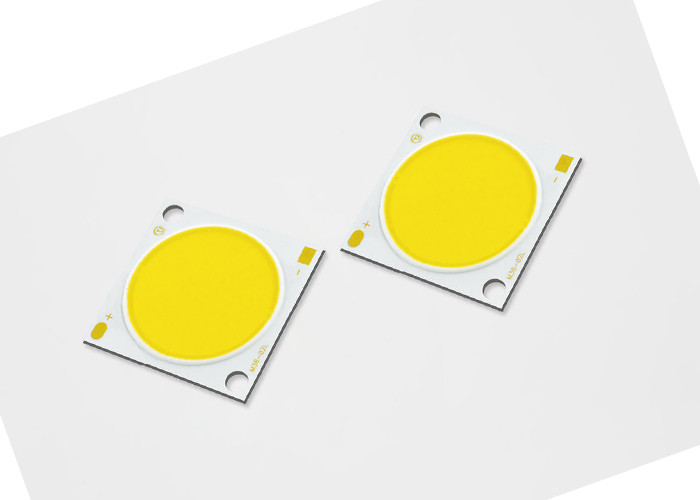

20w 30w hoher Pfeiler-niedrige Heizungs-Generation Kriteriumbezogener Anweisung Chip-LED für geführtes Blitzlicht
Eigenschaft:
• Das Produkt hat eine typische Wirksamkeit von 128 lm/W für 3000K, Kriteriumbezogene Anweisung 80.
• Er hat eine kompakte hohe Flussdichte-Lichtquelle.
• Das Produkt bietet Uniform und hochwertige Beleuchtung an.
• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung sind verfügbar.
• Er hat einen stromlinienförmigen thermischen Weg.
• Das Produkt ist ENERGIE STAR®/ANSI, das mit Farb-binning Struktur mit 2, 3 und 5 SDCM-Standard konform ist.
• Er ist Energiesparender als weiß glühend, Halogen und Leuchtstofflampen.
• Das Produkt kann entweder Hochspannungs- oder Niederspannung DC an laufen lassen.
• Das Produkt-Reihen- und -firmenlogo sind- auf der Front.
• Das Produkt ist konformes RoHS.
Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:
|
Teilnummer
|
Typische Energie (W) |
Nominaler CCT (K) |
Kriteriumbezogene Anweisung
|
Minimaler pulsierter Fluss (lm) |
Typischer pulsierter Fluss (lm) |
Typische Spannung (V) |
Nennstrom (MA) |
Typische Wirksamkeit (lm/W) |
| CL25171210P430E*7 |
30,6 |
3000 K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30,6 |
3500 K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30,6 |
4000 K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30,6 |
5000 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30,6 |
5700 K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30,6 |
6500 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30,6 |
2200 K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30,6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30,6 |
3000 K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30,6 |
3500 K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30,6 |
4000 K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30,6 |
5000 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30,6 |
5700 K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30,6 |
6500 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30,6 |
2200 K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30,6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30,6 |
3000 K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30,6 |
3500 K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30,6 |
4000 K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30,6 |
5000 K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30,6 |
5700 K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5,1 Farbe-Binning-Informationen
Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)
CIE1931-x
Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke
|
Nominal
CCT
|
Mittelpunkt |
HAUPTACHSE (a, B) |
Ellipse
Rotations-Engel, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
Anmerkungen für Tabelle 39:
- Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
- Das richtige gegenwärtige Herabsetzen muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
- Impulsbetrieb mit einem Höchstansteuerungsstromgleichgestellten zur angegebenen Spitze pulsierte vorwärts gegenwärtig ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
- Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.
Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode
EMPFOHLENE LÖTENDE ZUSTAND
Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt
die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft wird aufgewendet
zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat
Rückkehr zur umgebenden Temperatur. VORSICHT: TEMPERATURÜBERWACHUNG
