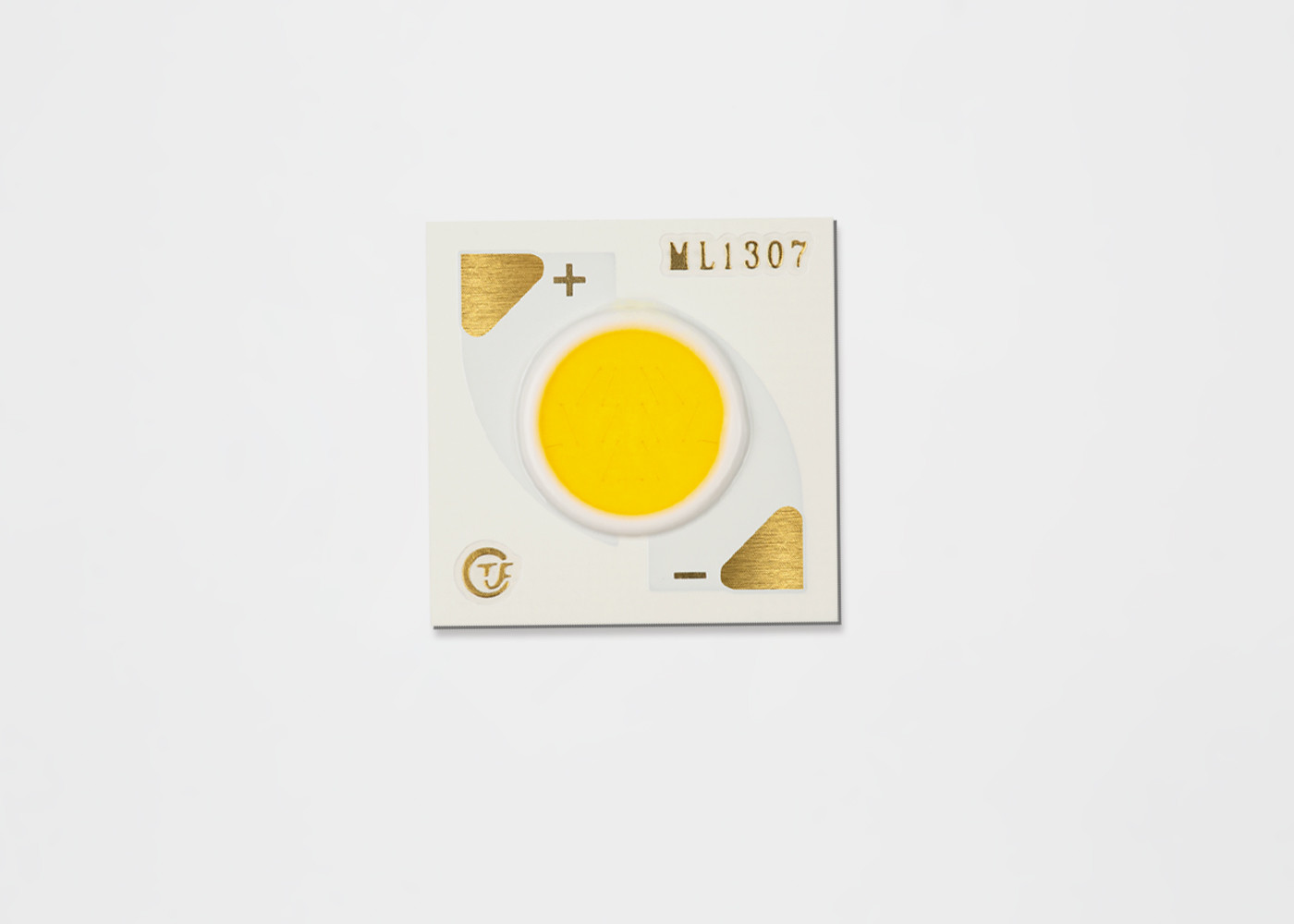

führten kleine Watt 3w helle Chips, Chip der Leistungsfähigkeits-150 an Bord geführt

residencial comercial Leistungsfähigkeit der Lichter LED 150 kleinen Watt 3w PFEILERS





- Nicht--silverized Paket für hohe Zuverlässigkeit und starken Weatherability
- ANSI 3SDCM
- Bestätigt durch LM-80 u. EN62471
- Hohe Kriteriumbezogene Anweisung, hohe Leistungsfähigkeit
- Mit genauer Lichtregelung







Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:













































* die Farbtemperatur wird in Übereinstimmung mit ANSI C78.377-2015.* definiert









Farbe-Binning-Informationen

Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



Nominal CCT	Mittelpunkt		HAUPTACHSE (a, B)			Ellipse       Rotations-Engel, θ
	X	Y	2-Step	3-Step	5-Step
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53,1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54,1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53,4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58,1







































































































Tabelle 39: Maximalleistungen

Anmerkungen für Tabelle 39:

• Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
• Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
• Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
• Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.





Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode





EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG







Produkt-Verpackung und Kennzeichnung
