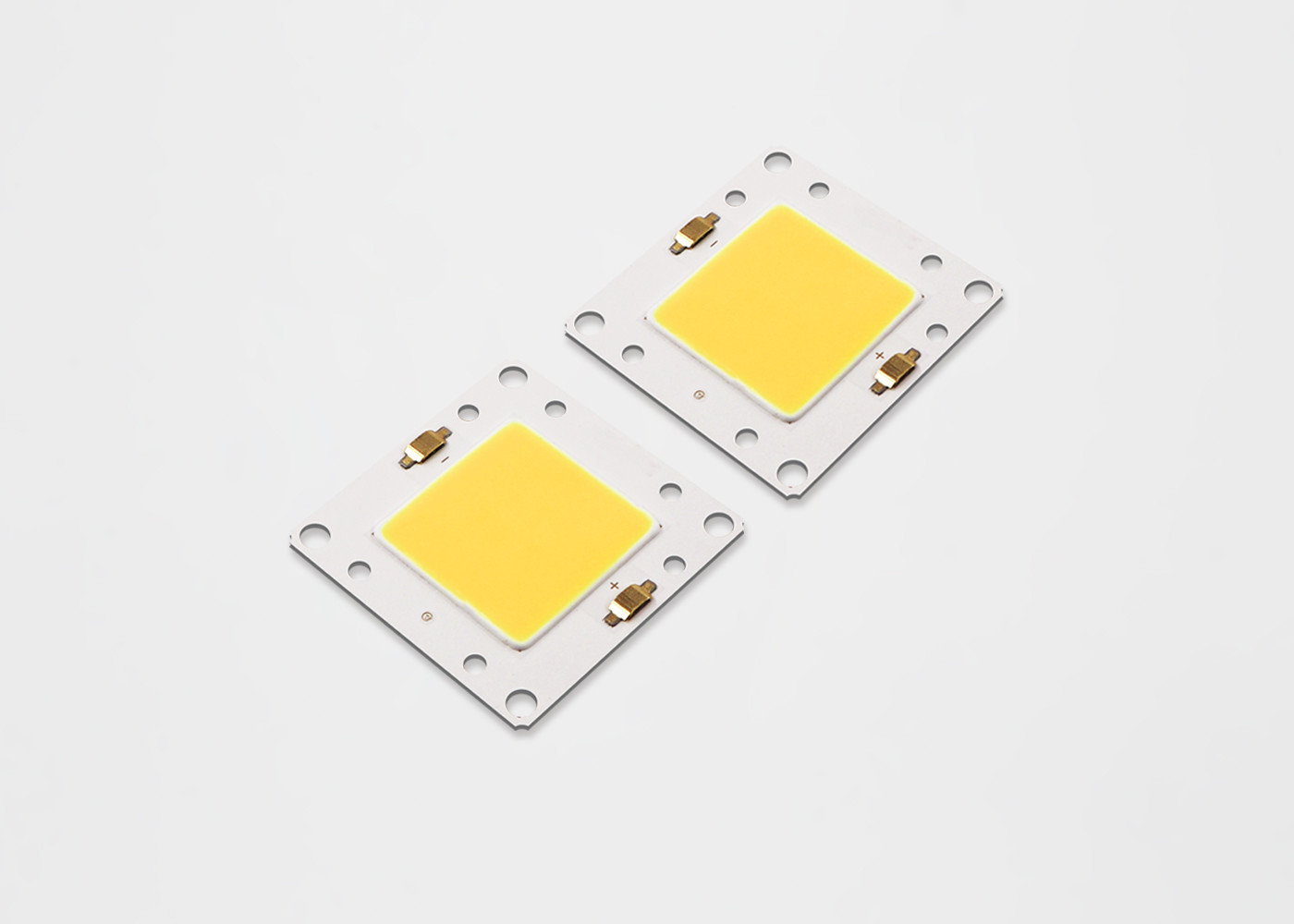

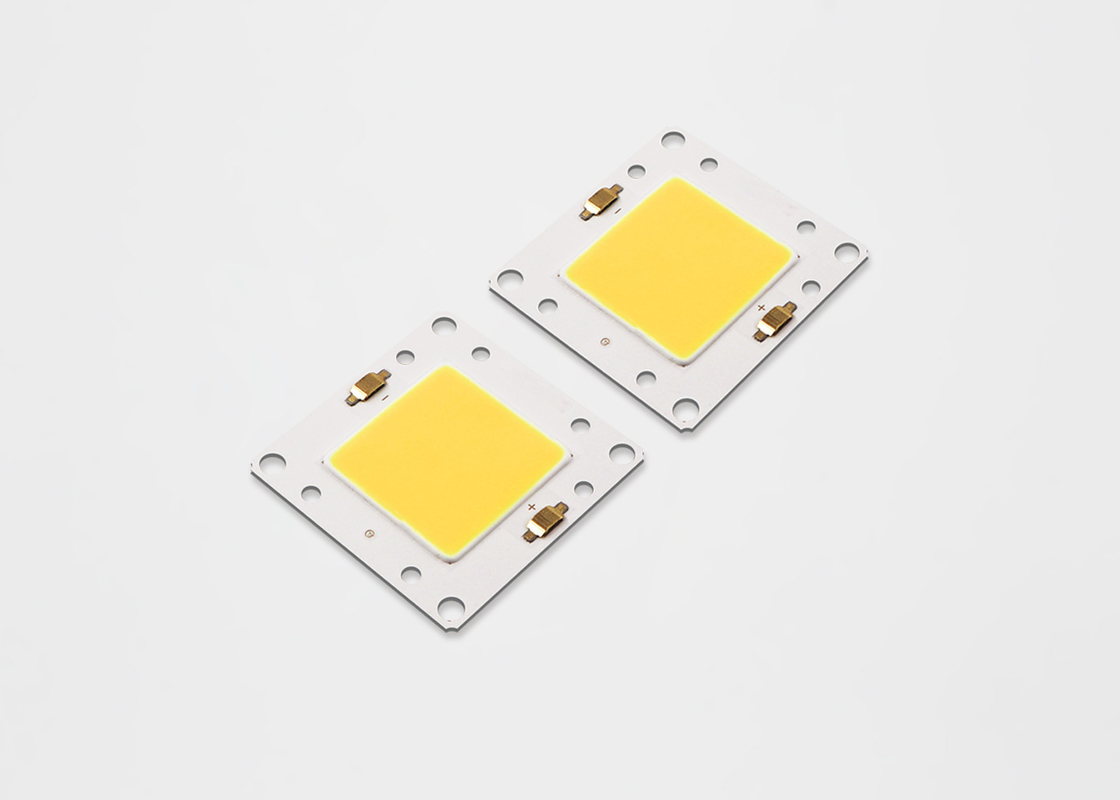

Der geführte Gartenbaublitzpfeiler der hohen Leistungsfähigkeit, dimmable Timer 100w zu wachsen des hellen Chips führte, helles diy zu wachsen
1, kennzeichnet
• Wirksamkeit von >130 lm/W typisch für 6000K, 70CRI (PB)
• Wirksamkeit von 140 lm/W typisch für 6000K, 70CRI (P6)
• Kupferne Basis, Wärmeleitfähigkeit ist 122-176W/(m·K) • Ausstrahlen des Durchmessers gegen Druck 80kg
• Minimum 70, 80 Wahlen Kriteriumbezogener Anweisung
• RoHS konform
2 Vorteile
- Das Produkt bietet hohe Stabilität für Anwendungen im Freien an.
- Es hat erheblich thermischen Widerstand verringert und die Betriebstemperatur erhöht, die mit anderen Produkten verglichen wird.
- Das Produkt bietet einheitliches und konsequentes weißes Licht an.
- Das Produkt hat niedrigeren Betriebskosten.
- Es ist mit Tageslicht- und Bewegungsdetektoren bedienungsfreundlich und ermöglicht erhöhtem Energiesparen.
- Das Produkt verringert Instandhaltungskosten.
- Es ist auch umweltfreundlich und hat keine Beseitigungsfragen.
2, Produktnomenklatur
Die Teilnummernbezeichnung für (Od) Reihen Reihe LED TYF im Freien wird erklärt, wie folgt:
3, Maximalleistungen
| EINZELTEIL NEIN. |
P (W) |
CCT (K) |
Kriteriumbezogene Anweisung |
MINUTE (lm) |
Max (lm)
|
SPANNUNG (V) |
STROM (MA) |
(lm/W) |
| HF40251006PB |
30 |
3000 K |
70 |
3186 |
3540 |
29,8 |
960 |
118 |
| HF40251006PB |
30 |
3500 K |
70 |
3267 |
3630 |
29,8 |
960 |
121 |
| HF40251006PB |
30 |
4000 K |
70 |
3321 |
3690 |
29,8 |
960 |
123 |
| HF40251006PB |
30 |
5000 K |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
5700 K |
70 |
3429 |
3810 |
29,8 |
960 |
127 |
| HF40251006PB |
30 |
6500 K |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
3000 K |
80 |
2916 |
3240 |
29,8 |
960 |
108 |
| HF40251006PB |
30 |
3500 K |
80 |
2997 |
3330 |
29,8 |
960 |
111 |
| HF40251006PB |
30 |
4000 K |
80 |
3051 |
3390 |
29,8 |
960 |
113 |
| HF40251006PB |
30 |
5000 K |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251006PB |
30 |
5700 K |
80 |
3159 |
3510 |
29,8 |
960 |
117 |
| HF40251006PB |
30 |
6500 K |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251010PB |
50 |
3000 K |
70 |
5220 |
5800 |
29,8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 K |
70 |
5355 |
5950 |
29,8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 K |
70 |
5445 |
6050 |
29,8 |
1600 |
121 |
4, Anwendungen:
5. Optische Eigenschaften
5,1 Farbe-Binning-Informationen
Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)
CIE1931-x
Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke
|
Nominal
CCT
|
Mittelpunkt |
HAUPTACHSE (a, B) |
Ellipse
Rotations-Engel, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6, absolute Maximalleistungen
6,1 Tabelle 39: Maximalleistungen
| Parameter |
Wert |
| Maximales Raing |
N/A (fehlender Wert) |
| LED-Kreuzung Termperature (T) |
125°C |
| Stanga Tornponature |
35-12°C |
| Betriebstemperatur |
20°C zu +105°C |
| Löttemperatur |
35010-55°C |
| EleotrostatioDischarge (RAND) |
2000V |
| Einzelner Chip (pro parallet) |
|
| Grenzwert |
Masinun Dre Cument 200mA |
| MADR |
N/A (fehlender Wert) |
| MexingFeakPuisedDricars |
edargon oniushiql untapery |
| ER Stig Sting Lishate Lisenting |
Stight-Klingelnschnipsel parian alles ganzes AL |
Anmerkungen für Tabelle 12:
- Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
- Das richtige gegenwärtige Herabsetzen muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
- Impulsbetrieb mit einem Höchstansteuerungsstromgleichgestellten zur angegebenen Spitze pulsierte vorwärts gegenwärtig ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
- Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.
7, mechanisches Maß
Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode
8, VORSICHT
EMPFOHLENE LÖTENDE ZUSTAND
Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt
die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft wird aufgewendet
zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat
Rückkehr zur umgebenden Temperatur. VORSICHT: TEMPERATURÜBERWACHUNG
9, Verpacken und Kennzeichnung
Produkt-Verpackung und Kennzeichnung
