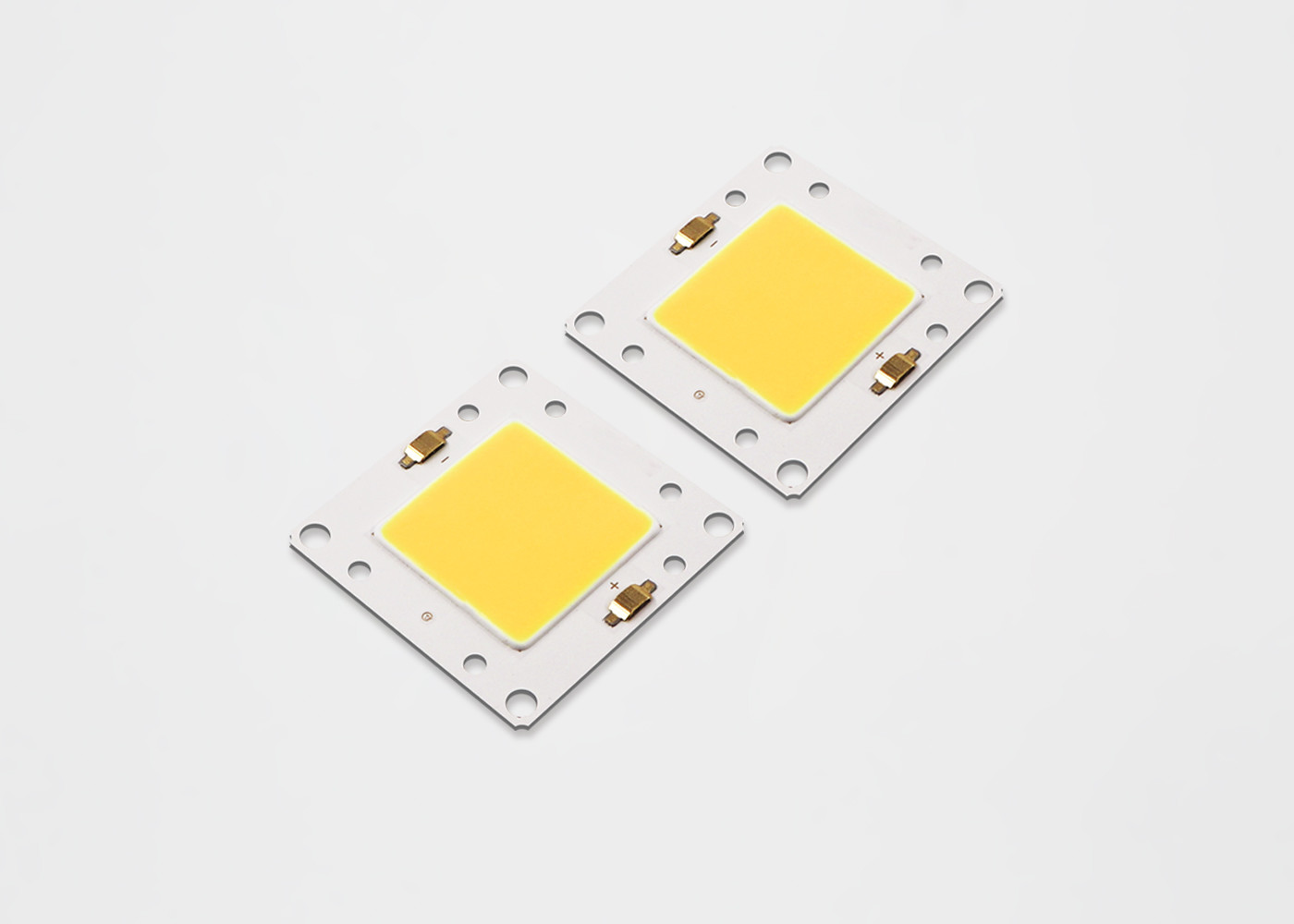

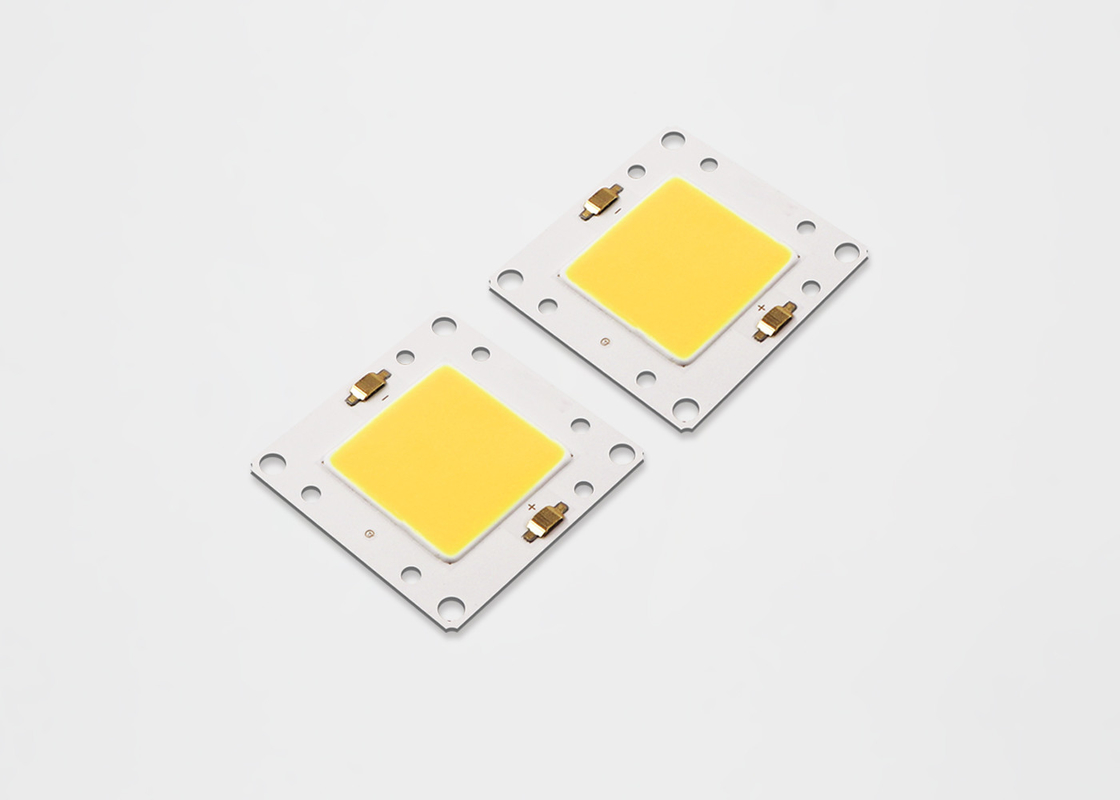

High Flux High Power Cob LED 50W LM80 HF4027JP15H ANSI SDCM
• Effizienz von 130 lm/W, typisch für 3000 K, 80 CRI
• Kompakte Lichtquelle mit hoher Flussdichte
• Gleichmäßige, hochwertige Ausleuchtung
• Hochspannungs- oder Niederspannungs-DC-Betrieb
• Produktserie und Firmenlogo auf der Vorderseite
• RoHS-konform
- LED-Leuchten zeichnen sich durch niedrige Spannung und hohe Helligkeit aus.Eine 10-20-Watt-LED-Lichtquelle emittiert Licht, das einer 30-120-Watt-Glühlampe entspricht.Die Lichtwirkung von LED ist zu mehr als 90 % energiesparender als bei Glühlampen und zu mehr als 70 % energiesparender als bei Energiesparlampen.Es ist eine echte energiesparende Lichtquelle.
- Keine Beschädigung, keine Quecksilberionen oder Quecksilberionen können austreten und andere öffentliche Gefahren während des Herstellungsprozesses der Glühbirne.Die Herstellung von LED-Epoxidharz gehört zu organischen Polymerverbindungen, Salzsäure-Phosphor-Lösungsmitteln und den meisten
- Stabil, nicht leicht zu beschädigen, kann auch nach dem Altern recycelt werden, belastet die Umwelt nicht
- LED verwendet Festkörper-Halbleiterchips, um elektrische Energie in Lichtenergie umzuwandeln, und ist mit Epoxidharz verkapselt, das hochfesten mechanischen Stößen standhalten kann.
Die Teilenummerbezeichnung für LED-Arrays der TYF ML-Serie wird wie folgt erklärt:
| ART.-NR. |
P(W) |
Farbtemperatur (K) |
CRI |
MIN (lm) |
MAX (lm)
|
SPANNUNG (V) |
STROM (mA) |
(lm/W) |
| HF40251006PB |
30 |
3000K |
70 |
3186 |
3540 |
29.8 |
960 |
118 |
| HF40251006PB |
30 |
3500K |
70 |
3267 |
3630 |
29.8 |
960 |
121 |
| HF40251006PB |
30 |
4000K |
70 |
3321 |
3690 |
29.8 |
960 |
123 |
| HF40251006PB |
30 |
5000K |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
5700K |
70 |
3429 |
3810 |
29.8 |
960 |
127 |
| HF40251006PB |
30 |
6500K |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
3000K |
80 |
2916 |
3240 |
29.8 |
960 |
108 |
| HF40251006PB |
30 |
3500K |
80 |
2997 |
3330 |
29.8 |
960 |
111 |
| HF40251006PB |
30 |
4000K |
80 |
3051 |
3390 |
29.8 |
960 |
113 |
| HF40251006PB |
30 |
5000K |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251006PB |
30 |
5700K |
80 |
3159 |
3510 |
29.8 |
960 |
117 |
| HF40251006PB |
30 |
6500K |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251010PB |
50 |
3000K |
70 |
5220 |
5800 |
29.8 |
1600 |
116 |
| HF40251010PB |
50 |
3500K |
70 |
5355 |
5950 |
29.8 |
1600 |
119 |
| HF40251010PB |
50 |
4000K |
70 |
5445 |
6050 |
29.8 |
1600 |
121 |
| HF40251010PB |
50 |
5000K |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
5700K |
70 |
5625 |
6250 |
29.8 |
1600 |
125 |
| HF40251010PB |
50 |
6500K |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
3000K |
80 |
4770 |
5300 |
29.8 |
1600 |
106 |
| HF40251010PB |
50 |
3500K |
80 |
4905 |
5450 |
29.8 |
1600 |
109 |
| HF40251010PB |
50 |
4000K |
80 |
4995 |
5550 |
29.8 |
1600 |
111 |
| HF40251010PB |
50 |
5000K |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
| HF40251010PB |
50 |
5700K |
80 |
5175 |
5750 |
29.8 |
1600 |
115 |
| HF40251010PB |
50 |
6500K |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
Chip LED Cob Produktvorteile:
1. Gute thermische Leistung und breiter heißer Kanal.
2. Der Fleck ist einheitlich.
3. Energieeinsparung und Umweltschutz, hohe Lichtausbeute.
4. Hohe Helligkeit, geringer Lichtabfall, poliert.
5. Einfach zu bedienen und einfach zu installieren.
6. Starke antistatische Fähigkeit.
5.1 Farb-Binning-Informationen
Abbildung 1: Diagramm der Testfächer im xy-Farbraum (gepulste Testbedingungen, Tj = 25 °C)
CIE1931-x
Tabelle 38: 2-Step- bis 5-Step-MacAdam-Ellipse-Farbbin-Definitionen für TYF CoB Core Range
|
Nominal
CCT
|
Mittelpunkt |
GROSSE ACHSE (a , b) |
Ellipse
Rotationswinkel, θ
|
| X |
Y |
2-Stufen |
3-Stufen |
5-Schritt |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000.000 |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500.000 |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000.000 |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000.000 |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 Tabelle 39: Höchstwerte
Hinweise zu Tabelle 39:
- Wenn die Arrays mit höheren Strömen betrieben werden, kann die Lumenerhaltung jedoch reduziert sein.
- Es muss auf eine angemessene Stromreduzierung geachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten
- Ein gepulster Betrieb mit einem Spitzenantriebsstrom, der dem angegebenen gepulsten Vorwärtsstrom entspricht, ist akzeptabel, wenn die Impuls-Einschaltzeit ≤ 1 ms pro Zyklus und das Tastverhältnis ≤ 10 % beträgt.
- Leuchtdioden sind nicht für den Betrieb mit Sperrspannung ausgelegt und erzeugen unter dieser Bedingung kein Licht.Die maximale Bewertung dient nur als Referenz.
Hinweise: 1. Alle Maßtoleranzen betragen ±0,2 mm, sofern nicht anders angegeben.2. Tc-Messpunkt an der Kathode
EMPFOHLENE LÖTBEDINGUNGEN
Zum manuellen Löten.Bitte verwenden Sie bleifreies Löten und das Löten muss mit einem Lötkolben bei a durchgeführt werden
Temperatur unter 350 ° C und muss innerhalb von 3,5 Sekunden für ein Land abgeschlossen sein.Es darf keine äußere Kraft ausgeübt werden
zum Harzteil, während das Löten durchgeführt wird.Der nächste Lötprozess sollte durchgeführt werden, nachdem das Produkt fertig ist
Rückkehr zur Umgebungstemperatur.ACHTUNG: TEMPERATURKONTROLLE
Produktverpackung und Etikettierung
