Startseite > Produkte> PFEILER LED der hohen Leistung> Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle

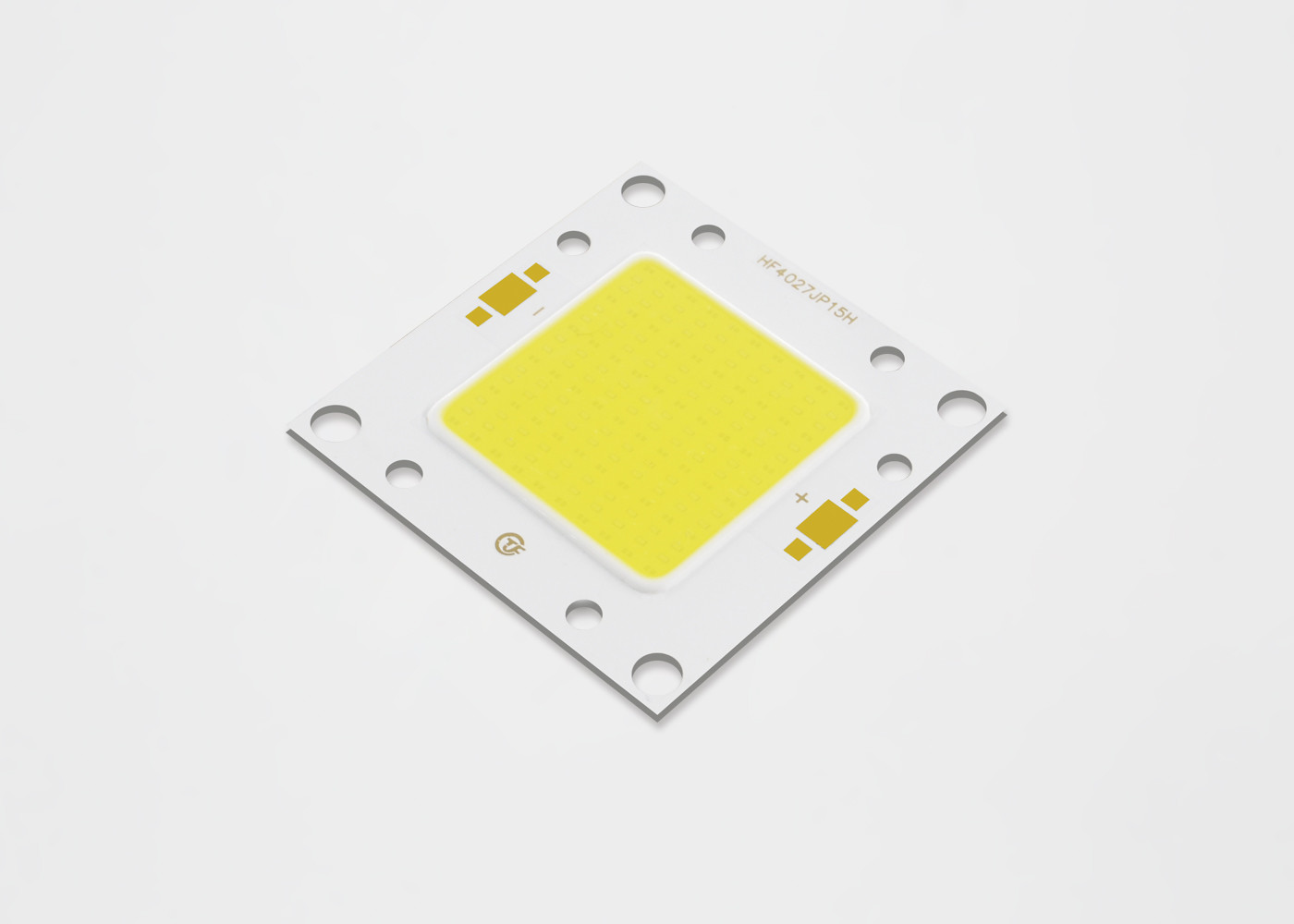

Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle

100W Copper Base Cob Led Chip Compact High Flux Density Light Source
100W Copper Base Cob Led Chip Compact High Flux Density Light Source
Grundlegende Informationen
Herkunftsort: Shenzhen
Markenname: TYF
Zertifizierung: CE,RoHs, LM80
Modellnummer: HF4027JX15C8
Min Bestellmenge: Verhandlung
Preis: Verhandlungsfähig
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1.000.000 PC/Tag
Bestpreis Kontakt
Detailinformationen
Zertifizierung: RoHS Typ: COB LED
Lichtemittierende Farbe: Warmes weißes/natürliches Weiß/Reinweiß/kühles weißes/kaltes Weiß Leistung: 100W
Garantie: 5 Jahre Lebensdauer: 50000 Stunden
Hervorheben:

PFEILER der hohen Leistung

,

COB-Led-Modul

Produkt-Beschreibung

100W verkupfern geführten Lumen-Kupferchips niedrigen Chips LED-PFEILER Bridgleux TYF LED die hohen



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 0

• Wirksamkeit von 130 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Lichtquelle der Flussdichte

• Uniform, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• StreaCLined-Thermalweg

• Konforme binning Farbe der ENERGIE STAR®/ANSI

  Struktur mit 2, 3 und 5 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

  und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 1



Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 2



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 3

EINZELTEIL NEIN. P (W) CCT (K) Kriteriumbezogene Anweisung MINUTE (lm)



Max (lm)

 SPANNUNG (V) STROM (MA) (lm/W)
HF40251006PB 30 3000 K 70 3186 3540 29,8 960 118
HF40251006PB 30 3500 K 70 3267 3630 29,8 960 121
HF40251006PB 30 4000 K 70 3321 3690 29,8 960 123
HF40251006PB 30 5000 K 70 3375 3750 29,8 960 125
HF40251006PB 30 5700 K 70 3429 3810 29,8 960 127
HF40251006PB 30 6500 K 70 3375 3750 29,8 960 125
HF40251006PB 30 3000 K 80 2916 3240 29,8 960 108
HF40251006PB 30 3500 K 80 2997 3330 29,8 960 111
HF40251006PB 30 4000 K 80 3051 3390 29,8 960 113
HF40251006PB 30 5000 K 80 3105 3450 29,8 960 115
HF40251006PB 30 5700 K 80 3159 3510 29,8 960 117
HF40251006PB 30 6500 K 80 3105 3450 29,8 960 115
HF40251010PB 50 3000 K 70 5220 5800 29,8 1600 116
HF40251010PB 50 3500 K 70 5355 5950 29,8 1600 119
HF40251010PB 50 4000 K 70 5445 6050 29,8 1600 121
HF40251010PB 50 5000 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 5700 K 70 5625 6250 29,8 1600 125
HF40251010PB 50 6500 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 3000 K 80 4770 5300 29,8 1600 106
HF40251010PB 50 3500 K 80 4905 5450 29,8 1600 109
HF40251010PB 50 4000 K 80 4995 5550 29,8 1600 111
HF40251010PB 50 5000 K 80 5085 5650 29,8 1600 113
HF40251010PB 50 5700 K 80 5175 5750 29,8 1600 115
HF40251010PB 50 6500 K 80 5085 5650 29,8 1600 113




HF40251016PB 80 3000 K 70 8208 9120 29,8 2560 114
HF40251016PB 80 3500 K 70 8424 9360 29,8 2560 117
HF40251016PB 80 4000 K 70 8568 9520 29,8 2560 119
HF40251016PB 80 5000 K 70 8712 9680 29,8 2560 121
HF40251016PB 80 5700 K 70 8856 9840 29,8 2560 123
HF40251016PB 80 6500 K 70 8712 9680 29,8 2560 121
HF40251016PB 80 3000 K 80 7488 8320 29,8 2560 104
HF40251016PB 80 3500 K 80 7704 8560 29,8 2560 107
HF40251016PB 80 4000 K 80 7848 8720 29,8 2560 109
HF40251016PB 80 5000 K 80 7992 8880 29,8 2560 111
HF40251016PB 80 5700 K 80 8136 9040 29,8 2560 113
HF40251016PB 80 6500 K 80 7992 8880 29,8 2560 111
HF40251020PB 100 3000 K 70 10080 11200 29,8 2560 112
HF40251020PB 100 3500 K 70 10350 11500 29,8 2560 115
HF40251020PB 100 4000 K 70 10530 11700 29,8 2560 117
HF40251020PB 100 5000 K 70 10710 11900 29,8 2560 119
HF40251020PB 100 5700 K 70 10890 12100 29,8 2560 121
HF40251020PB 100 6500 K 70 10710 11900 29,8 2560 119
HF40251020PB 100 3000 K 80 9180 10200 29,8 2560 102
HF40251020PB 100 3500 K 80 9450 10500 29,8 2560 105
HF40251020PB 100 4000 K 80 9630 10700 29,8 2560 107
HF40251020PB 100 5000 K 80 9810 10900 29,8 2560 109
HF40251020PB 100 5700 K 80 9990 11100 29,8 2560 111
HF40251020PB 100 6500 K 80 9810 10900 29,8 2560 109



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 4



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 5



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 6

5,1 Farbe-Binning-Informationen


Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 7

CIE1931-x



Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke



Nominal

CCT

 Mittelpunkt HAUPTACHSE (a, B)

Ellipse







Rotations-Engel, θ
X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1







































































Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 8


6,1 Tabelle 39: Maximalleistungen


Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 9

Anmerkungen für Tabelle 39:

  • Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
  • Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
  • Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
  • Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 10



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 11



Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 12



EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 13



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 14



Produkt-Verpackung und Kennzeichnung



Basis-Pfeiler des Kupfer-100W führte Chip-kompakte hohe Fluss-Dichte-Lichtquelle 15

Größe und Tag:
