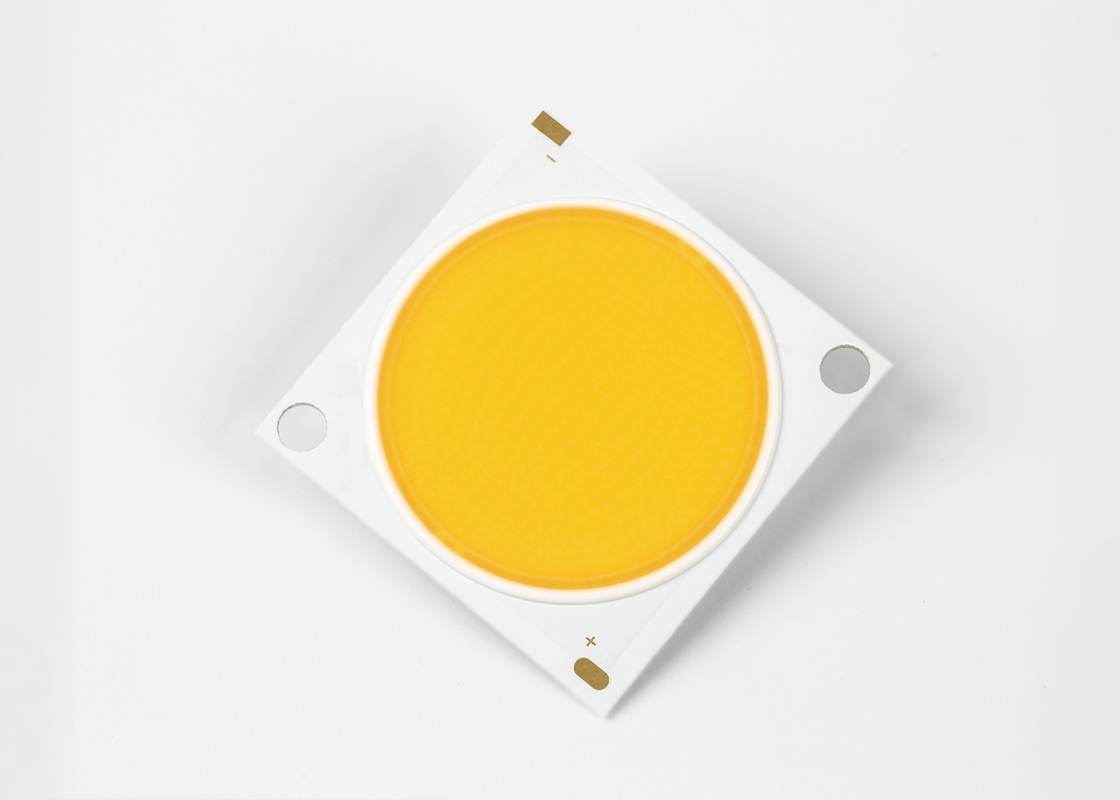

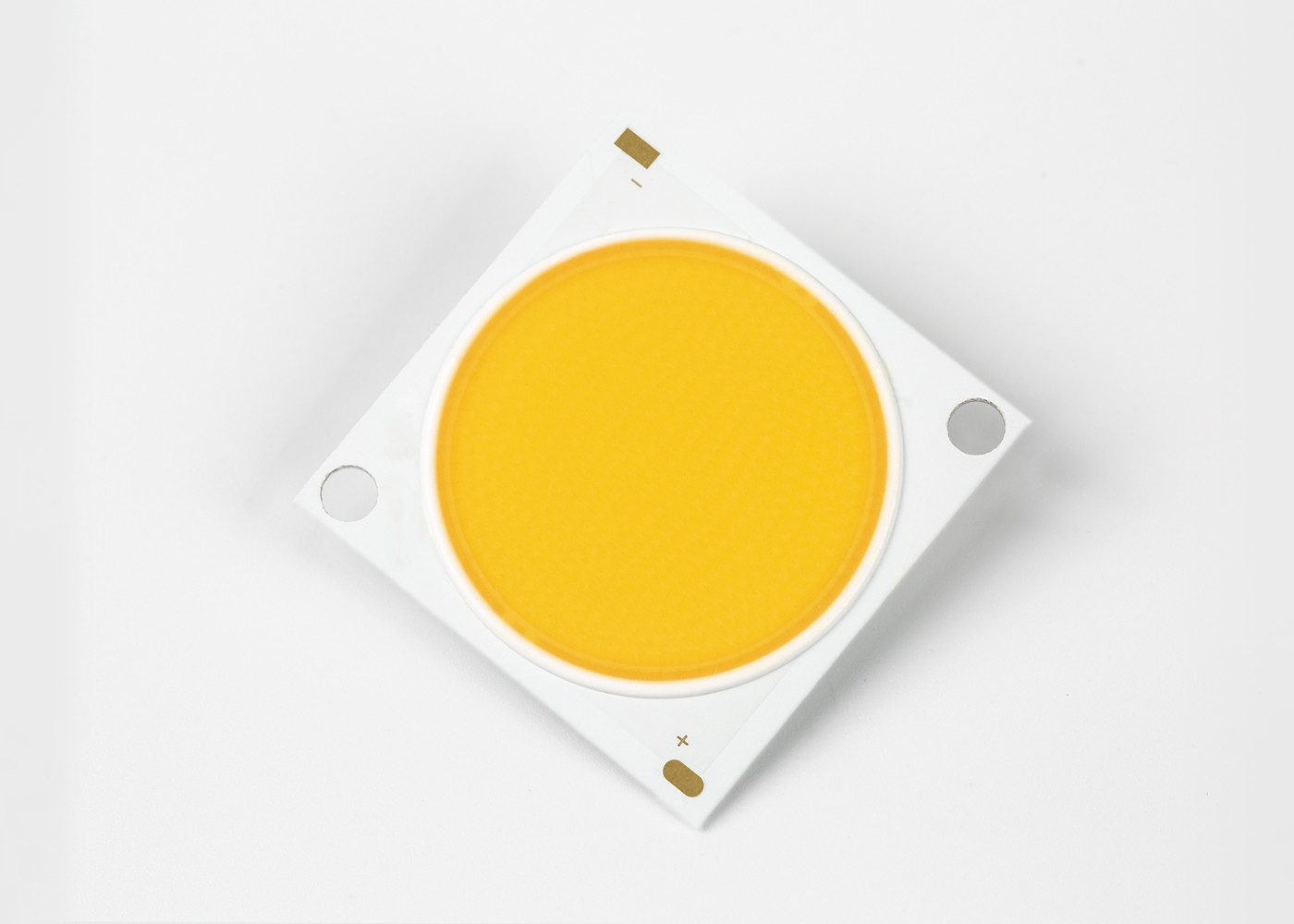

30W 36V Residencial Commercial Light High Power Indoor LED Chips COB LED Bridgelux RA90
• Effizienz von 155 lm/W, typisch für 3000 K, 80 CRI
• Kompakte Lichtquelle mit hoher Flussdichte
• Gleichmäßige, hochwertige Ausleuchtung
• Mindestens 70, 80 und 90 CRI-Optionen
• StreaCLinierter Wärmepfad
• ENERGY STAR®-/ANSI-konformes Farb-Binning
Struktur mit 2, 3 und 5 SDCM-Standard
Features VonHochleistungs-Cob-LED
1. Gute thermische Leistung und breiter heißer Kanal.
2. Der Fleck ist einheitlich.
3. Energieeinsparung und Umweltschutz, hohe Lichtausbeute.
4. Hohe Helligkeit, geringer Lichtabfall, poliert.
5. Einfach zu bedienen und einfach zu installieren.
6. Starke antistatische Fähigkeit.
Die Teilenummerbezeichnung für LED-Arrays der TYF ML-Serie wird wie folgt erklärt:
|
Artikelnummer
|
Typische Leistung (W) |
Nenn-CCT (K) |
CRI
|
Minimaler gepulster Fluss (lm) |
Typischer gepulster Fluss (lm) |
Typische Spannung (V) |
Nennstrom (mA) |
Typische Wirksamkeit (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Farb-Binning-Informationen
Abbildung 1: Diagramm der Testfächer im xy-Farbraum (gepulste Testbedingungen, Tj = 25 °C)
CIE1931-x
Tabelle 38: 2-Step- bis 5-Step-MacAdam-Ellipse-Farbbin-Definitionen für TYF CoB Core Range
|
Nominal
CCT
|
Mittelpunkt |
GROSSE ACHSE (a , b) |
Ellipse
Rotationswinkel, θ
|
| X |
Y |
2-Stufen |
3-Stufen |
5-Schritt |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000.000 |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500.000 |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000.000 |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000.000 |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Hinweise zu Tabelle 39:
- Wenn die Arrays mit höheren Strömen betrieben werden, kann die Lumenerhaltung jedoch reduziert sein.
- Es muss auf eine angemessene Stromreduzierung geachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten
- Ein gepulster Betrieb mit einem Spitzenantriebsstrom, der dem angegebenen gepulsten Vorwärtsstrom entspricht, ist akzeptabel, wenn die Impuls-Einschaltzeit ≤ 1 ms pro Zyklus und das Tastverhältnis ≤ 10 % beträgt.
- Leuchtdioden sind nicht für den Betrieb mit Sperrspannung ausgelegt und erzeugen unter dieser Bedingung kein Licht.Die maximale Bewertung dient nur als Referenz.
Hinweise: 1. Alle Maßtoleranzen betragen ±0,2 mm, sofern nicht anders angegeben.2. Tc-Messpunkt an der Kathode
EMPFOHLENE LÖTBEDINGUNGEN
Zum manuellen Löten.Bitte verwenden Sie bleifreies Löten und das Löten muss mit einem Lötkolben bei a durchgeführt werden
Temperatur unter 350 ° C und muss innerhalb von 3,5 Sekunden für ein Land abgeschlossen sein.Es darf keine äußere Kraft ausgeübt werden
zum Harzteil, während das Löten durchgeführt wird.Der nächste Lötprozess sollte durchgeführt werden, nachdem das Produkt fertig ist
Rückkehr zur Umgebungstemperatur.ACHTUNG: TEMPERATURKONTROLLE
