Startseite > Produkte> PFEILER LED der hohen Leistung> Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90

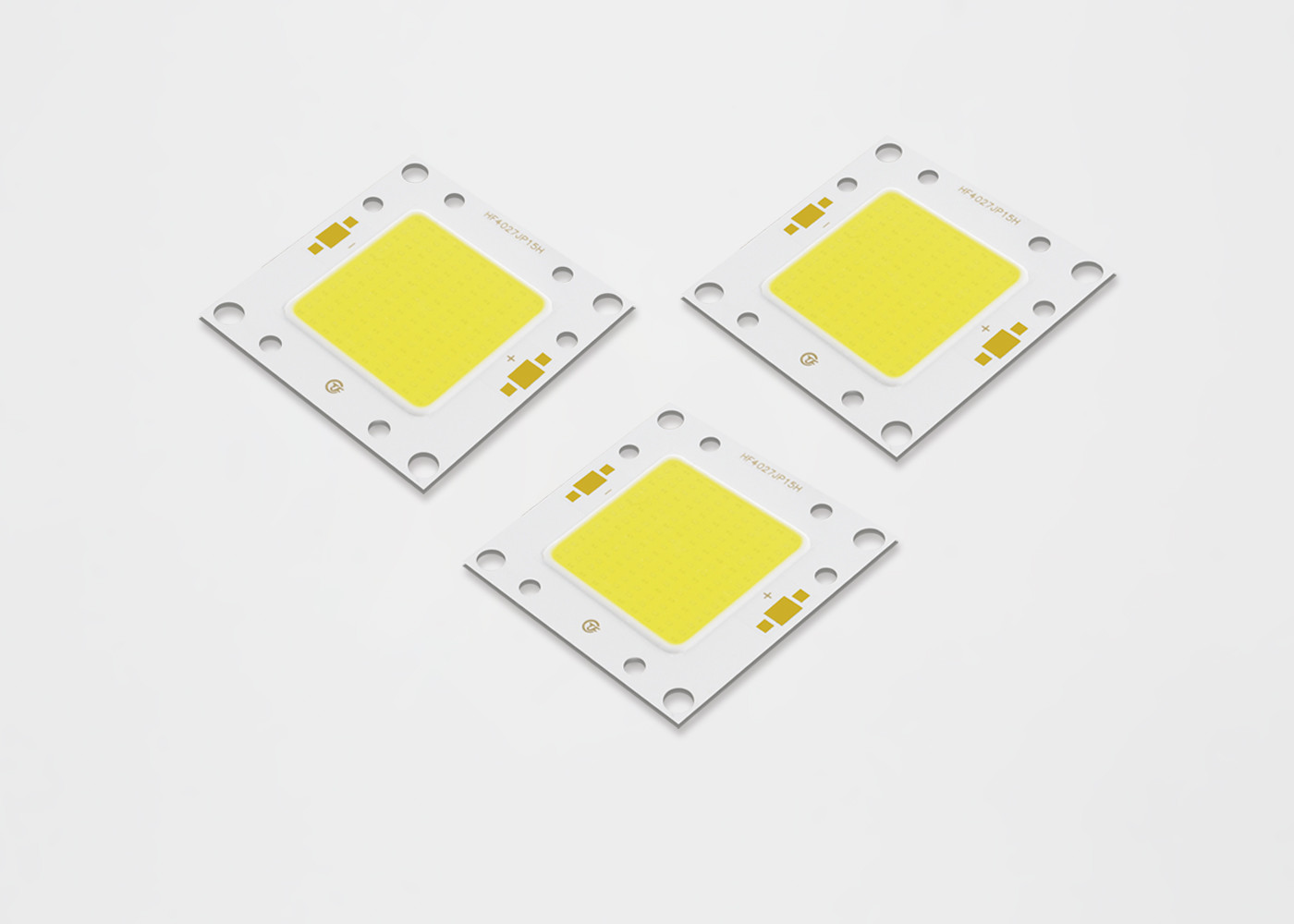

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90

Grundlegende Informationen

Herkunftsort:	Shenzhen
Markenname:	TYF
Zertifizierung:	CE,RoHs
Modellnummer:	HF4027JP15H

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1.000.000 PC/Tag

Bestpreis Kontakt

Detailinformationen

Zertifizierung:	RoHS	Art:	PFEILER LED
Ausstrahlen von Farbe:	Warmes weißes/natürliches weißes/Reinweiß/kühles weißes/kaltes Weiß	Energie:	50W
Garantie:	5 Jahre	Lebensdauer:	50000 Stunden
Hervorheben:	Hoher Fluss 100w führte Chips , ANSI 100w führte Chips , Geführtes Modul SDCM Pfeiler

Produkt-Beschreibung

PFEILER 50W LM80 Flip Chip-PFEILER-HF4027JP15H Bridgelux LED 5 der Garantiejahre hohen Qualität garantiert

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 0

• Wirksamkeit von 130 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Flussdichte-Lichtquelle

• Einheitlich, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• Thermischer Weg StreaCLined

• Konforme binning Farbe der ENERGIE STAR®/ANSI

Struktur mit 2, 3 und 5 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 1

Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 2

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 3

EINZELTEIL NEIN.	P (W)	CCT (K)	Kriteriumbezogene Anweisung	MINUTE (lm)	Max (lm)	SPANNUNG (V)	STROM (MA)	(lm/W)
HF40251006PB	30	3000 K	70	3186	3540	29,8	960	118
HF40251006PB	30	3500 K	70	3267	3630	29,8	960	121
HF40251006PB	30	4000 K	70	3321	3690	29,8	960	123
HF40251006PB	30	5000 K	70	3375	3750	29,8	960	125
HF40251006PB	30	5700 K	70	3429	3810	29,8	960	127
HF40251006PB	30	6500 K	70	3375	3750	29,8	960	125
HF40251006PB	30	3000 K	80	2916	3240	29,8	960	108
HF40251006PB	30	3500 K	80	2997	3330	29,8	960	111
HF40251006PB	30	4000 K	80	3051	3390	29,8	960	113
HF40251006PB	30	5000 K	80	3105	3450	29,8	960	115
HF40251006PB	30	5700 K	80	3159	3510	29,8	960	117
HF40251006PB	30	6500 K	80	3105	3450	29,8	960	115
HF40251010PB	50	3000 K	70	5220	5800	29,8	1600	116
HF40251010PB	50	3500 K	70	5355	5950	29,8	1600	119
HF40251010PB	50	4000 K	70	5445	6050	29,8	1600	121
HF40251010PB	50	5000 K	70	5535	6150	29,8	1600	123
HF40251010PB	50	5700 K	70	5625	6250	29,8	1600	125
HF40251010PB	50	6500 K	70	5535	6150	29,8	1600	123
HF40251010PB	50	3000 K	80	4770	5300	29,8	1600	106
HF40251010PB	50	3500 K	80	4905	5450	29,8	1600	109
HF40251010PB	50	4000 K	80	4995	5550	29,8	1600	111
HF40251010PB	50	5000 K	80	5085	5650	29,8	1600	113
HF40251010PB	50	5700 K	80	5175	5750	29,8	1600	115
HF40251010PB	50	6500 K	80	5085	5650	29,8	1600	113

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 5

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 6

5,1 Farbe-Binning-Informationen

Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 7

CIE1931-x

Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke

Nominal CCT	Mittelpunkt		HAUPTACHSE (a, B)			Ellipse Rotations-Engel, θ
Nominal CCT	X	Y	2-Step	3-Step	5-Step	Ellipse Rotations-Engel, θ
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53,1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54,1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53,4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58,1

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 8

6,1 Tabelle 39: Maximalleistungen

Anmerkungen für Tabelle 39:

Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
Das richtige gegenwärtige Herabsetzen muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
Impulsbetrieb mit einem Höchstansteuerungsstromgleichgestellten zur angegebenen Spitze pulsierte vorwärts gegenwärtig ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 10

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 11

Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 12

EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft wird aufgewendet

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

Rückkehr zur umgebenden Temperatur. VORSICHT: TEMPERATURÜBERWACHUNG

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 13

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 14

Produkt-Verpackung und Kennzeichnung

Hoher Fluss 100w führte Chips ANSI SDCM mit Minimum 70 Kriteriumbezogene Anweisung 80 90 15

Größe und Tag:

Pfeiler des Chip-LED
