Detailinformationen

Power:	50W,30w	Chip material:	Bridgelux
Type:	COB LED	Application:	COB LED grow lamp
Product name:	COB LED	Lifespan:	50000hours
Hervorheben:	High-Power led-chip , LED-Licht-Chips

Produkt-Beschreibung

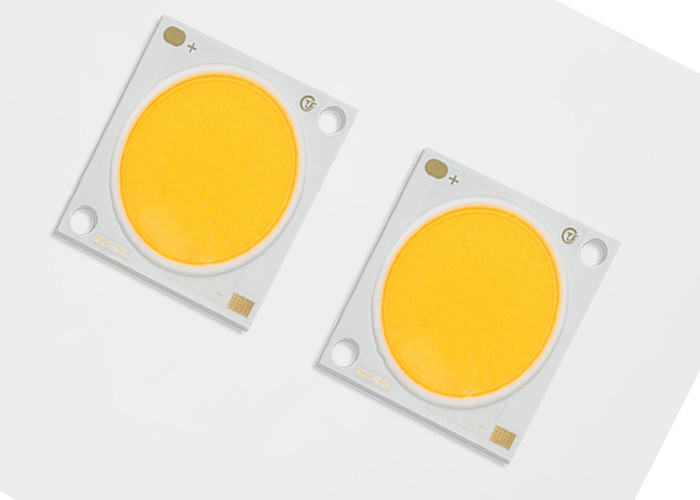

30W 50W Wohnraum-Hochleistungs-LEDs Aluminiumbasis Indoor-LED-Chips

• Effizienz von typischerweise 128 lm/W für 3000K, 80CRI

• Kompakte Lichtquelle mit hoher Flussdichte

• Gleichmäßige, hochwertige Beleuchtung

• Mindestens 70, 80 und 90 CRI-Optionen

• Optimierter thermischer Pfad

• ENERGY STAR® / ANSI-konforme Farbabstufung

Struktur mit 2, 3 und 5 SDCM Standard

• Energieeffizienter als Glühlampen, Halogenlampen

und Leuchtstofflampen

• Hochspannung oder Niederspannung DC-Betrieb

• Produktserie und Firmenlogo auf der Vorderseite

• RoHS-konform

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 1

Die Teilenummerbezeichnung für TYF ML Series LED-Arrays wird wie folgt erklärt:

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 2

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 3

Teilenummer	Typische Leistung (W)	Nominale CCT (K)	CRI	Minimaler gepulster Lichtstrom (lm)	Typischer gepulster Lichtstrom (lm)	Typische Spannung (V)	Nennstrom (mA)	Typische Effizienz (lm/W)
CL25171210P430E*7	30,6	3000 K	70	4468	4804	34	900	157
CL25171210P435E*7	30,6	3500 K	70	4553	4896	34	900	160
CL25171210P440E*7	30,6	4000 K	70	4639	4988	34	900	163
CL25171210P450E*7	30,6	5000 K	70	4696	5049	34	900	165
CL25171210P457E*7	30,6	5700 K	70	4724	5080	34	900	166
CL25171210P465E*7	30,6	6500 K	70	4696	5049	34	900	165
CL25171210P422E*8	30,6	2200 K	80	3785	4070	34	900	133
CL25171210P427E*8	30,6	2700 K	80	4013	4315	34	900	141
CL25171210P430E*8	30,6	3000 K	80	4183	4498	34	900	147
CL25171210P435E*8	30,6	3500 K	80	4240	4559	34	900	149
CL25171210P440E*8	30,6	4000 K	80	4297	4621	34	900	151
CL25171210P450E*8	30,6	5000 K	80	4326	4651	34	900	152
CL25171210P457E*8	30,6	5700 K	80	4354	4681	34	900	153
CL25171210P465E*8	30,6	6500 K	80	4326	4651	34	900	152
CL25171210P422E*9	30,6	2200 K	90	3187	3427	34	900	112
CL25171210P427E*9	30,6	2700 K	90	3415	3672	34	900	120
CL25171210P430E*9	30,6	3000 K	90	3586	3856	34	900	126
CL25171210P435E*9	30,6	3500 K	90	3643	3917	34	900	128
CL25171210P440E*9	30,6	4000 K	90	3671	3947	34	900	129
CL25171210P450E*9	30,6	5000 K	90	3700	3978	34	900	130
CL25171210P457E*9	30,6	5700 K	90	3728	4008	34	900	131

Teilenummer	Typische Leistung (W)	Nominale CCT (K)	CRI	Minimaler gepulster Lichtstrom (lm)	Typischer gepulster Lichtstrom (lm)	Typische Spannung (V)	Nennstrom (mA)	Typische Effizienz (lm/W)
CL36241216P430E*7	49,0	3000 K	70	7291	7840	34	1440	160
CL36241216P435E*7	49,0	3500 K	70	7428	7987	34	1440	163
CL36241216P440E*7	49,0	4000 K	70	7519	8085	34	1440	165
CL36241216P450E*7	49,0	5000 K	70	7610	8183	34	1440	167
CL36241216P457E*7	49,0	5700 K	70	7701	8281	34	1440	169
CL36241216P465E*7	49,0	6500 K	70	7610	8183	34	1440	167
CL36241216P422E*8	49,0	2200 K	80	6061	6517	34	1440	133
CL36241216P427E*8	49,0	2700 K	80	6517	7007	34	1440	143
CL36241216P430E*8	49,0	3000 K	80	6836	7350	34	1440	150
CL36241216P435E*8	49,0	3500 K	80	6927	7448	34	1440	152
CL36241216P440E*8	49,0	4000 K	80	7018	7546	34	1440	154
CL36241216P450E*8	49,0	5000 K	80	7154	7693	34	1440	157
CL36241216P457E*8	49,0	5700 K	80	7199	7742	34	1440	158
CL36241216P465E*8	49,0	6500 K	80	7154	7693	34	1440	157
CL36241216P422E*9	49,0	2200 K	90	5195	5586	34	1440	114
CL36241216P427E*9	49,0	2700 K	90	5560	5978	34	1440	122
CL36241216P430E*9	49,0	3000 K	90	5833	6272	34	1440	128
CL36241216P435E*9	49,0	3500 K	90	6015	6468	34	1440	132
CL36241216P440E*9	49,0	4000 K	90	6061	6517	34	1440	133
CL36241216P450E*9	49,0	5000 K	90	6106	6566	34	1440	134
CL36241216P457E*9	49,0	5700 K	90	6151	6615	34	1440	135

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 4

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 5

5.1 Farbabstufungsinformationen

Abbildung 1: Diagramm der Test-Bins im xy-Farbraum (gepulste Testbedingungen, Tj = 25°C)

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 7

CIE1931-x

Tabelle 38: 2-Stufen- bis 5-Stufen-MacAdam-Ellipse-Farbbindefinitionen für TYF CoB Core Range

Nominal CCT	Mittelpunkt		HAUPTACHSE (a , b)			Ellipse Drehwinkel,θ
Nominal CCT	X	Y	2-Stufen	3-Stufen	5-Stufen	Ellipse Drehwinkel,θ
2200K	0,5018	0,4153	(0,0048 , 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53,1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54,1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53,4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58,1

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 8

6.1 Tabelle 39: Maximale Nennwerte

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 9

Hinweise für Tabelle 39:

Die Arrays bei höheren Strömen betrieben, kann jedoch die Lichtstromerhaltung reduziert werden.
Die richtige Stromreduzierung muss beachtet werden, um die Übergangstemperatur unter dem Maximum zu halten
Der gepulste Betrieb mit einem Spitzenstrom, der dem angegebenen gepulsten Vorwärtsstrom entspricht, ist akzeptabel, wenn die Einschaltzeit ≤1 ms pro Zyklus und das Tastverhältnis ≤10 % beträgt
Leuchtdioden sind nicht für den Betrieb in umgekehrter Spannung ausgelegt und erzeugen unter dieser Bedingung kein Licht. Maximale Nennwerte nur als Referenz.

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 10

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 11

Hinweise: 1. Alle Maßtoleranzen betragen ±0,2 mm, sofern nicht anders angegeben. 2. Tc-Messpunkt an der Kathode

EMPFOHLENE LÖTBEDINGUNG

Für manuelles Löten. Bitte verwenden Sie bleifreies Löten und das Löten muss mit einem Lötkolben bei einer

Temperatur von weniger als 350 °C durchgeführt werden und innerhalb von 3,5 Sekunden für eine Kontaktfläche abgeschlossen sein. Es darf keine äußere Kraft ausgeübt werden

auf den Harzteil, während das Löten durchgeführt wird. Der nächste Lötvorgang sollte durchgeführt werden, nachdem das Produkt

auf Umgebungstemperatur zurückgekehrt ist. VORSICHT: TEMPERATURKONTROLLE

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 13

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 14

Produktverpackung und -kennzeichnung

Größe und Tag:

Herkunftsort:	Shenzhen
Markenname:	TYF
Zertifizierung:	CE,RoHs
Modellnummer:	M36-02L

Min Bestellmenge:	Verhandlung
Preis:	Verhandlungsfähig
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1.000.000 PC/Tag
