Startseite > Produkte> Pfeiler des Chip-LED> Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle

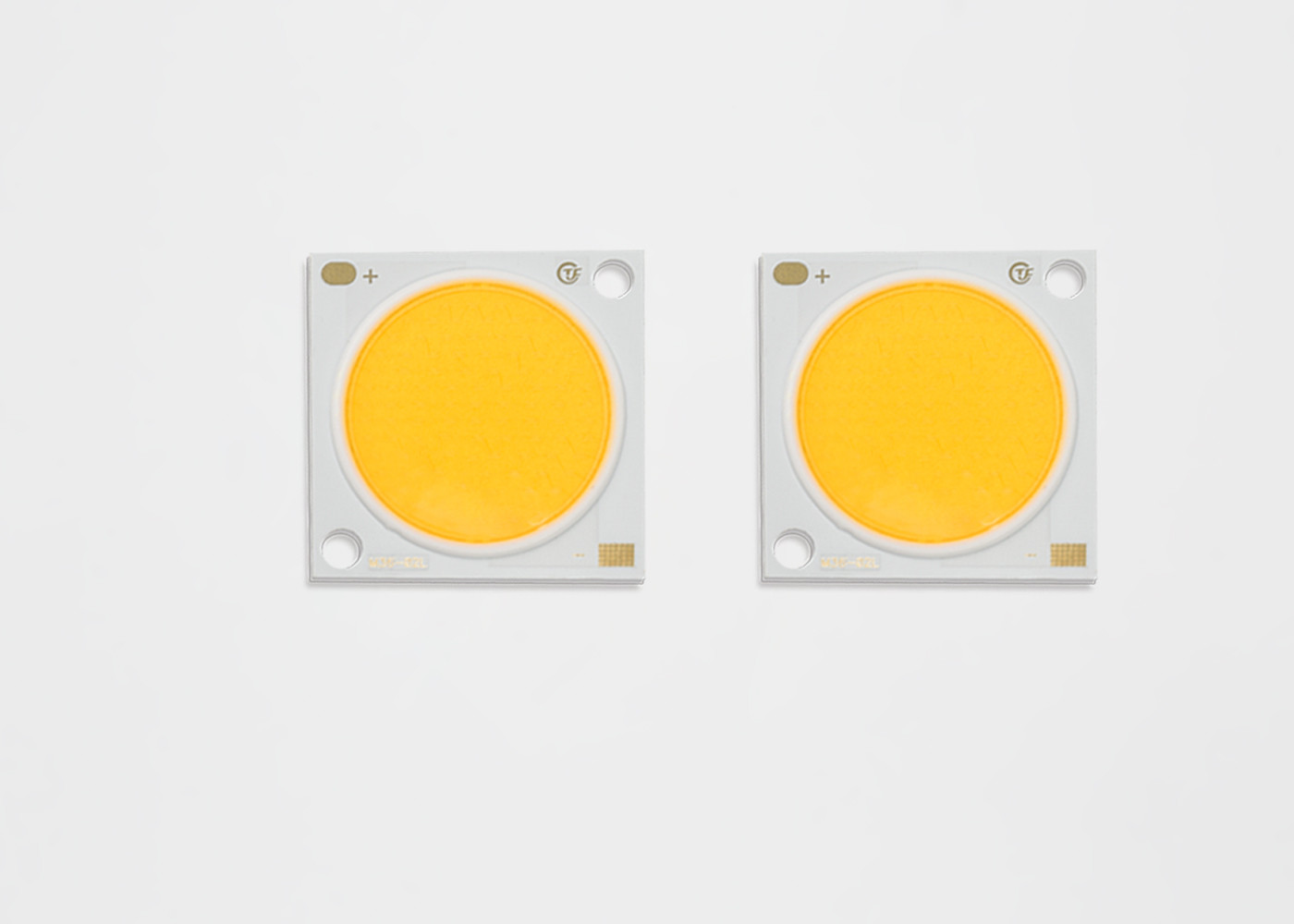

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle

30w 50w Residential High Power Chip Power Led Compact High Flux Density Light Source
30w 50w Residential High Power Chip Power Led Compact High Flux Density Light Source
Grundlegende Informationen
Herkunftsort: Shenzhen
Markenname: TYF
Zertifizierung: CE,RoHs
Modellnummer: M36-02L
Min Bestellmenge: Verhandlung
Preis: Verhandlungsfähig
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1.000.000 PC/Tag
Bestpreis Kontakt
Detailinformationen
Leistung: 50W, 30w Chip-Material: Bridgelux
Typ: COB LED Anwendung: PFEILER LED wachsen Lampe
Produktname: COB LED Lebensdauer: 50000hours
Hervorheben:

High-Power led-chip

,

LED-Licht-Chips

Produkt-Beschreibung

bricht residencial Basis Innen-LED alumnium hoher Leistung LED 30w 50w ab



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 0

• Wirksamkeit von 128 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Lichtquelle der Flussdichte

• Uniform, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• StreaCLined-Thermalweg

• Konforme binning Farbe der ENERGIE STAR®/ANSI

  Struktur mit 2, 3 und 5 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

  und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 1



Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 2

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 3





Teilnummer

 Typische Energie (W) Nominaler CCT (K)



Kriteriumbezogene Anweisung

 Minimum pulsierte Fluss (lm) Typischer pulsierter Fluss (lm) Typische Spannung (V) Nennstrom (MA) Typische Wirksamkeit (lm/W)
CL25171210P430E*7 30,6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30,6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30,6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30,6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30,6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30,6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30,6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30,6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30,6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30,6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30,6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30,6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30,6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30,6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30,6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30,6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30,6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30,6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30,6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30,6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30,6 5700 K 90 3728 4008 34 900 131









Teilnummer

 Typische Energie (W) Nominaler CCT (K)



Kriteriumbezogene Anweisung

 Minimum pulsierte Fluss (lm) Typischer pulsierter Fluss (lm) Typische Spannung (V) Nennstrom (MA) Typische Wirksamkeit (lm/W)
CL36241216P430E*7 49,0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E*7 49,0 3500 K 70 7428 7987 34 1440 163
CL36241216P440E*7 49,0 4000 K 70 7519 8085 34 1440 165
CL36241216P450E*7 49,0 5000 K 70 7610 8183 34 1440 167
CL36241216P457E*7 49,0 5700 K 70 7701 8281 34 1440 169
CL36241216P465E*7 49,0 6500 K 70 7610 8183 34 1440 167
CL36241216P422E*8 49,0 2200 K 80 6061 6517 34 1440 133
CL36241216P427E*8 49,0 2700 K 80 6517 7007 34 1440 143
CL36241216P430E*8 49,0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E*8 49,0 3500 K 80 6927 7448 34 1440 152
CL36241216P440E*8 49,0 4000 K 80 7018 7546 34 1440 154
CL36241216P450E*8 49,0 5000 K 80 7154 7693 34 1440 157
CL36241216P457E*8 49,0 5700 K 80 7199 7742 34 1440 158
CL36241216P465E*8 49,0 6500 K 80 7154 7693 34 1440 157
CL36241216P422E*9 49,0 2200 K 90 5195 5586 34 1440 114
CL36241216P427E*9 49,0 2700 K 90 5560 5978 34 1440 122
CL36241216P430E*9 49,0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E*9 49,0 3500 K 90 6015 6468 34 1440 132
CL36241216P440E*9 49,0 4000 K 90 6061 6517 34 1440 133
CL36241216P450E*9 49,0 5000 K 90 6106 6566 34 1440 134
CL36241216P457E*9 49,0 5700 K 90 6151 6615 34 1440 135

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 4



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 5



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 6

5,1 Farbe-Binning-Informationen


Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 7

CIE1931-x



Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke



Nominal

CCT

 Mittelpunkt HAUPTACHSE (a, B)

Ellipse







Rotations-Engel, θ
X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 8


6,1 Tabelle 39: Maximalleistungen


Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 9

Anmerkungen für Tabelle 39:

  • Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
  • Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
  • Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
  • Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 10



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 11



Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode

Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 12



EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 13



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 14



Produkt-Verpackung und Kennzeichnung



Chip-Energie hoher Leistung 30w 50w führte Wohnkompakte hohe Fluss-Dichte-Lichtquelle 15

Größe und Tag:

LED-Licht-Chips,

Pfeiler führte Chip,

High-Power led-chip
