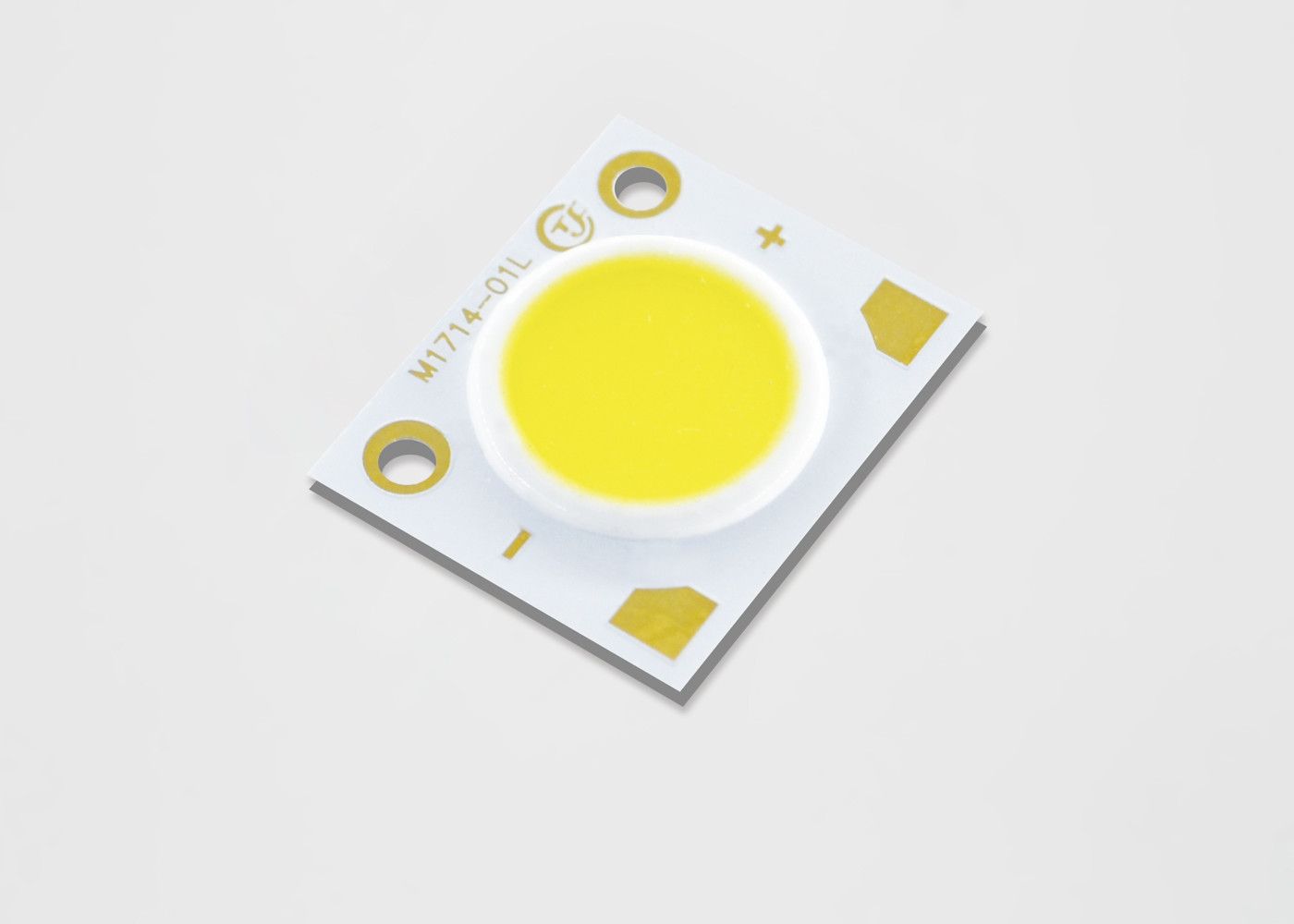

• Wirksamkeit von 128 lm/W typisch für 3000K, 80CRI
• Kompakte hohe Lichtquelle der Flussdichte
• Uniform, Beleuchtung der hohen Qualität
• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung
• StreaCLined-Thermalweg
• Konforme binning Farbe der ENERGIE STAR®/ANSI
Struktur mit 2, 3 und 5 SDCM-Standard
• Energiesparender als weiß glühend, Halogen
und Leuchtstofflampen
• Hochspannungs- oder Niederspannung DC-Operation
• Produkt-Reihe und Firmenlogo auf der Front
• RoHS konform
Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:
|
Teilnummer
|
Typische Energie (W) |
Nominaler CCT (K) |
Kriteriumbezogene Anweisung
|
Minimum pulsierte Fluss (lm) |
Typischer pulsierter Fluss (lm) |
Typische Spannung (V) |
Nennstrom (MA) |
Typische Wirksamkeit (lm/W) |
| CL25171205P430E*7 |
15,3 |
3000 K |
70 |
2348 |
2525 |
34 |
450 |
165 |
| CL25171205P435E*7 |
15,3 |
3500 K |
70 |
2376 |
2555 |
34 |
450 |
167 |
| CL25171205P440E*7 |
15,3 |
4000 K |
70 |
2419 |
2601 |
34 |
450 |
170 |
| CL25171205P450E*7 |
15,3 |
5000 K |
70 |
2447 |
2632 |
34 |
450 |
172 |
| CL25171205P4*7E*7 |
15,3 |
5700 K |
70 |
2462 |
2647 |
34 |
450 |
173 |
| CL25171205P465E*7 |
15,3 |
6500 K |
70 |
2447 |
2632 |
34 |
450 |
172 |
| CL25171205P422E*8 |
15,3 |
2200 K |
80 |
1964 |
2111 |
34 |
450 |
138 |
| CL25171205P427E*8 |
15,3 |
2700 K |
80 |
2106 |
2264 |
34 |
450 |
148 |
| CL25171205P430E*8 |
15,3 |
3000 K |
80 |
2191 |
2356 |
34 |
450 |
154 |
| CL25171205P435E*8 |
15,3 |
3500 K |
80 |
2220 |
2387 |
34 |
450 |
156 |
| CL25171205P440E*8 |
15,3 |
4000 K |
80 |
2248 |
2417 |
34 |
450 |
158 |
| CL25171205P450E*8 |
15,3 |
5000 K |
80 |
2277 |
2448 |
34 |
450 |
160 |
| CL25171205P457E*8 |
15,3 |
5700 K |
80 |
2291 |
2462 |
34 |
450 |
161 |
| CL25171205P465E*8 |
15,3 |
6500 K |
80 |
2277 |
2448 |
34 |
450 |
160 |
| CL25171205P422E*9 |
15,3 |
2200 K |
90 |
1707 |
1836 |
34 |
450 |
120 |
| CL25171205P427E*9 |
15,3 |
2700 K |
90 |
1821 |
1958 |
34 |
450 |
128 |
| CL25171205P430E*9 |
15,3 |
3000 K |
90 |
1892 |
2035 |
34 |
450 |
133 |
| CL25171205P435E*9 |
15,3 |
3500 K |
90 |
1935 |
2081 |
34 |
450 |
136 |
| CL25171205P440E*9 |
15,3 |
4000 K |
90 |
1964 |
2111 |
34 |
450 |
138 |
| CL25171205P450E*9 |
15,3 |
5000 K |
90 |
1978 |
2127 |
34 |
450 |
139 |
| CL25171205P457E*9 |
15,3 |
5700 K |
90 |
1992 |
2142 |
34 |
450 |
140 |
5.
5,1 Farbe-Binning-Informationen
Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)
CIE1931-x
Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke
|
Nominal
CCT
|
Mittelpunkt |
HAUPTACHSE (a, B) |
Ellipse
Rotations-Engel, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6,1 Tabelle 39: Maximalleistungen
Anmerkungen für Tabelle 39:
- Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
- Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
- Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
- Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.
Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode
EMPFOHLENE LÖTENDE ZUSTAND
Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt
die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt
zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat
gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG
Produkt-Verpackung und Kennzeichnung
