PCB-Modul 50 W lineare Lichtleisten 560 mm Zhaga-Anschlüsse 120/230 V

Leistungsstärkere LED-Modulfamilie LED mit bekannter überlegener Robustheit, hoher Zuverlässigkeit, langer Lebensdauer und geringem Wärmewiderstand.Perfekt für Anwendungen, die eine hohe Effizienz und lange Lebensdauer erfordern.LEDs, die entwickelt wurden, um die genauen Wellenlängen des Lichts zu liefern, die zur Verbesserung des Ernteertrags erforderlich sind.

Die LED-Modulserie wurde speziell entwickelt, um ein einfaches Systemdesign für Gartenbauanwendungen zu ermöglichen.Die LED-Modulserie bietet die einzigen heute verfügbaren LEDs, die basierend auf photosynthetischem Photonenfluss (PPF) klassifiziert und getestet werden.

Merkmale:

• LED-Modul Betrachtungswinkel bei 50 % IV: 120°

• LED-Gehäuseoptionen 5,0 mm x 5,4 mm für Gestaltungsfreiheit.

• Farbe: 660 nm (Tiefrot), 450 nm (Königsblau), Weiß (3000K-7000K).

• RoHS-konform, bleifrei und Reach.

• LM80

Anwendungen:

•Gartenbau

• Mechanische Dimension

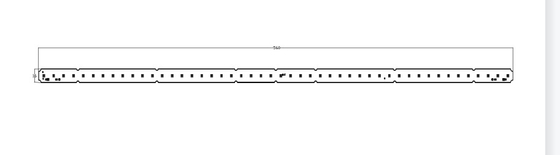

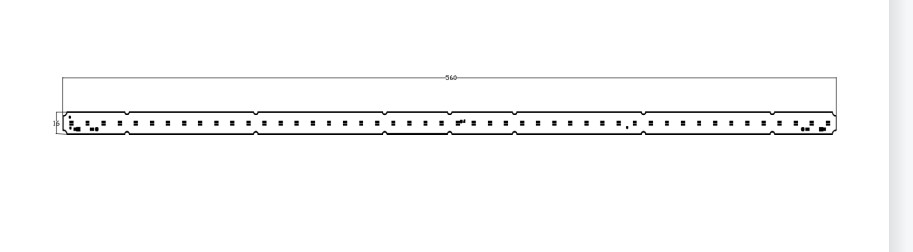

1. Mechanische Dimension

• Leistungsmerkmale
  • Absolut beste Bewertungen

Tabelle 1. Absolute Höchstwerte

Hinweise für Tabellen

• Gemessen Tj=25°C.
• Ta: Umgebungstemperatur.
• Nennlebensdauer, Ta<85°C.
• Maximale Leistung und positiver Strom bedeuten den maximalen Einstellwert der unteren Temperatur der LED-Lichtquelle bei Verwendung des entsprechenden Kühlkörpers
• Um die Tj-Temperatur unter der Nenntemperatur zu halten, sollten Sie darauf achten, dass der Radiator über eine ausreichende Wärmeableitungsleistung verfügt.Messung der Oberflächentemperatur: TC an diesem Punkt ist in der Abbildung unten dargestellt.Die Lebensdauer der Lampe kann anhand der TC-Temperatur beurteilt werden.Das Produktdatenblatt entspricht der Lebensdauer der TC-Temperatur

2.2 Elektrische - optische Eigenschaften

Tabelle 2. Optische Eigenschaften der LED-Modulserie bei festgelegten Testbedingungen IF=DC 1750mA, Tj=25°C.

Hinweise für Tabellen

• Das TYF-LED-Modul behält eine Toleranz des Lichtstroms von ± 8 % für den LED-Modul-Gartenbau bei.
• Das TYF-LED-Modul behält eine Toleranz von PPF ±8 % für den LED-Modul-Gartenbau bei.
• Das TYF-LED-Modul behält eine Toleranz von PPF ±8 % für den LED-Modul-Gartenbau bei.
• Das TYF-LED-Modul behält eine Betriebstoleranz von ±2 V für den LED-Modul-Gartenbau bei

2.3 Leitfaden zur Produktauswahl.

Tabelle 3. Produktleistung des LED-Moduls bei IF=DC 1750mA, Tj=25°C.

Hinweise für Tabellen

1. TYF behält eine Toleranz von ±8 % bei μmol/s für den LED-Modul-Gartenbau bei.

2. PAR ist die photosynthetisch aktive Strahlung von 400 bis 700 nm.

3. PPF ist die photosynthetisch aktive Strahlung von 400 bis 700 nm.

4. Far Red typischer PPF und Par wird von 700 bis 800 nm gemessen

2.4 Optische Eigenschaften

Tabelle 4. Optische Eigenschaften der LED-Modulserie bei spezifizierten Testbedingungen 3500 mA, Tc=85 °C.

Hinweise zu Tabelle 2:

1. Gesamtwinkel, bei dem 90 % des gesamten Lichtstroms erfasst werden.

2. Der Betrachtungswinkel ist der Winkel außerhalb der Achse von der Mittellinie der Lampe, wo die Lichtstärke die Hälfte des Spitzenwerts beträgt.

• 3 Kennlinien

• 3.1 Spektrale Leistungsverteilungscharakteristik

•







• Zertifizierung und Deklaration

• Artikel	Konform zu	Anmerkung
  Erklärung	ROHS	Gefahrstoff & Material
  	ERREICHEN	Gefahrstoff & Material
  	CE	EMV-LVD
  	LM80	Photonenflusswartung Q90>36000H
  	62471	Photobiologische Sicherheit von Lampen





• 4 VORSICHT
  • VORSICHT: GEFAHR STATISCHER ELEKTRIZITÄT

• 5.1.1 Die LEDs sind empfindlich gegenüber statischer Elektrizität und Überspannung.Es wird empfohlen, beim Umgang mit den LED-Modulen ein Armband oder einen Anti-Elektrostatik-Handschuh zu tragen.Wenn an LEDs eine Spannung angelegt wird, die den absoluten Höchstwert überschreitet, kann dies zu Schäden oder sogar zur Zerstörung von LED-Geräten führen.Beschädigte LEDs können einige ungewöhnliche Eigenschaften aufweisen, wie z. B. einen Anstieg des Leckstroms, eine verringerte Einschaltspannung oder ein abnormales Leuchten von LEDs bei niedrigem Strom.

  6.1.2 Umgang mit TYF LED SMD erfordert Gegenmaßnahmen gegen statische Elektrizität, da es sich um ein Halbleiterprodukt handelt.Bitte ergreifen Sie geeignete Maßnahmen, um die Erzeugung statischer Elektrizität zu verhindern, wie z. B. das Tragen eines Armbands oder antistatischer Handschuhe beim Umgang mit diesem Produkt.Jede Fertigungseinrichtung in Bezug auf das Produkt (Anlage, Ausrüstung, Maschine, Trägermaschine und Fördereinheit) sollte geerdet sein und vermeiden Sie bitte, dass sich das Produkt elektrisch auflädt.Die ESD-Empfindlichkeit dieses Produkts beträgt 2000 V (HBM, basierend auf JEITA ED-4701/304).Nach dem Zusammenbau der LEDs in Ihr(e) Endprodukt(e) wird empfohlen zu prüfen, ob die zusammengebauten LEDs durch statische Elektrizität (elektrisches Leckphänomen) beschädigt sind oder nicht.

  6.1.3.Auswahl der Stromversorgung: Dieses Produkt wird mit einem Konstantstromtreiber betrieben, und der Ausgangsstrom des Leistungsbereichs erfüllt die Anforderungen des Spezifikationsbuchs. Wenn Sie eine Konstantspannungsquelle oder andere Bedingungen verwenden, führen Sie bitte eine Risikobewertung durch.Bitte beachten Sie die Kriech- und Luftstrecke am Endprodukt.

  6.1.4 Der Harzbereich ist sehr empfindlich, bitte nicht anfassen, drücken, berühren oder reiben.

  5.2 ACHTUNG: TEMPERATURKONTROLLE

  Vorgeschlagene Temperatur auf Tc < 85 ℃ und Phosphortemperatur auf Tc < 115 ℃, bei Überschreitung muss der Kunde eine Zuverlässigkeitsbewertung vornehmen.

  5.3 VORSICHT: GEFAHR DURCH CHEMISCHE EXPOSITION

  5.3.1 Dieses LED-Modul sollte nicht in Flüssigkeiten wie Wasser, Öl, organischen Lösungsmitteln usw. verwendet werden. Wenn eine Reinigung erforderlich ist, wird die Verwendung von IPA empfohlen.Bei Verwendung anderer Lösungsmittel sollte vorher abgeklärt werden, ob die Lösungsmittel mit dem Modulmaterial reagieren können.Die verbotenen Freon-Lösungsmittel sollten nicht verwendet werden.Nicht mit Ultraschallreiniger reinigen.

  5.3.2 Der Kontakt mit einigen Chemikalien, die üblicherweise bei der Herstellung und Montage von Leuchten verwendet werden, kann zu Schäden an der LED-SMD führen.Weitere Informationen finden Sie in der TYF-Installationsanleitung.Wenn Sie das Produkt unter einer der folgenden Bedingungen verwenden, bestätigen Sie bitte die Zuverlässigkeit.B.: Nässe, Frost, salzhaltige Luft, korrosive Gase (C1, H2S, wobei NH3, SO2, NOX);Belichtung unter der Sonne, Belichtung im Freien, staubig.Wasser, Öl, flüssiges medizinisches und organisches Lösungsmittel.

  5.3.3 VOCs (Volatile Organic Compounds) können aus Klebstoffen, Flussmitteln, Härtern oder organischen Zusatzstoffen entstehen, die in Leuchten (Leuchten) verwendet werden.Die transparente LED-Silikonvergussmasse ist für diese Chemikalien durchlässig und kann zu einer Verfärbung der Vergussmasse führen, wenn sie Hitze oder Licht ausgesetzt wird.Dieses Phänomen kann zu einem erheblichen Verlust des von den Leuchten (Leuchten) abgegebenen Lichts (Ausgangsleistung) führen.Um diesen Problemen vorzubeugen, empfehlen wir den Anwendern, die physikalischen Eigenschaften der in Leuchten verwendeten Materialien zu kennen und diese sorgfältig auszuwählen.

  6.3.4 Risiko der Verschwefelung (oder Anlaufen) Die LED verwendet einen versilberten Leiterrahmen und ihre Oberflächenfarbe kann sich schwarz (oder dunkel) ändern, wenn sie Schwefel (S), Chlor (Cl) oder anderen Halogenverbindungen ausgesetzt wird .Die Sulfurierung des Leiterrahmens kann zu einer Intensitätsverschlechterung, einer Änderung der Chromatizitätskoordinaten und in extremen Fällen zu einer Unterbrechung des Stromkreises führen.Es erfordert Vorsicht.Aufgrund einer möglichen Verschwefelung des Leiterrahmens sollten die LED-Module nicht zusammen mit oxidierenden Substanzen aus Materialien wie Gummi, Normalpapier, Bleilotpaste usw. verwendet und gelagert werden.





5.4 KONTAKT MIT LICHT Emittierender Oberfläche (LES)

Vermeiden Sie jeglichen Kontakt mit dem LES.Berühren Sie nicht die LES des LED-SMD und üben Sie keine Belastung auf die LES (gelber Phosphorharzbereich) aus.Kontakt kann die LED SMD beschädigen.Optiken und Reflektoren dürfen nicht in Kontakt mit dem LES (gelber Phosphorharzbereich) montiert werden.Auf der Oberseite des Kunststoffgehäuses des TYF LED SMD können optische Geräte montiert werden.Wenn die LED-Oberfläche verschmutzt ist, reinigen Sie sie bitte mit Alkohol.Bitte lassen Sie es 2 Stunden trocknen, bevor Sie es verwenden.Aceton oder ätzende Stoffe sind nicht akzeptabel.

5.5 LAGERUNG

Lagerbedingungen: Vor dem Öffnen sollte die Lagertemperatur zwischen 5 und 30 ° C liegen, die relative Luftfeuchtigkeit unter 60 %.(Nach dem Öffnen des Beutels sollte die LED innerhalb von 24 Stunden verwendet werden.)Unbenutztes Produkt bitte entfeuchten, vakuumieren.Entfeuchtungsbedingungen: 60 ℃ ± 5 ℃, 24 Std.Die effektive Nutzung der versiegelten Produkte beträgt 3 Monate.Wenn es nicht innerhalb von 24 Stunden nach dem Öffnen der Verpackung aufgebraucht ist, sollte das Material 3 Stunden lang bei 60 ° C ± 5 ° C entfeuchtet werden.

Lagern Sie das Modul nicht an einem staubigen oder feuchten Ort.

Bauen Sie das Modul nicht auseinander.

Bitte verbrauchen Sie dieses Produkt innerhalb von 5 Monaten, das in der ungeöffneten Originalverpackung aufbewahrt wird, wenn es auf Lager ist.

5.6 AUGENSICHERHEIT

Die Augensicherheitsklassifizierung für die Verwendung von TYF-LED-SMDs entspricht der Spezifikation IEC/TR 62471: Anwendung von IEC 62471 zur Bewertung der Blaulichtgefährdung von Lichtquellen und Leuchten.Wir klassifizieren TYF LED bei 6500K RG1.

Schauen Sie nicht für längere Zeit mit bloßem Auge direkt in die leuchtende LED.

6. Werkstatt

7.Verpackung und Versand

TYF Opto.LED-Modulprodukte, verpackt in Kunststoffschalen, je nach Größe, XX PCs pro Kunststoffschale, wie im Folgenden gezeigt.Produkte ohne Plastikbox in Luftpolstertaschen verpackt, um den Außendruck zu verhindern, wählen Sie je nach Produktgröße in jeder Packung mit XX Produkten einen anderen Luftpolsterbeutel. Das verpackte Produkt wird in Form eines Kartons gelagert und versiegelt, wie in gezeigt folgende.
