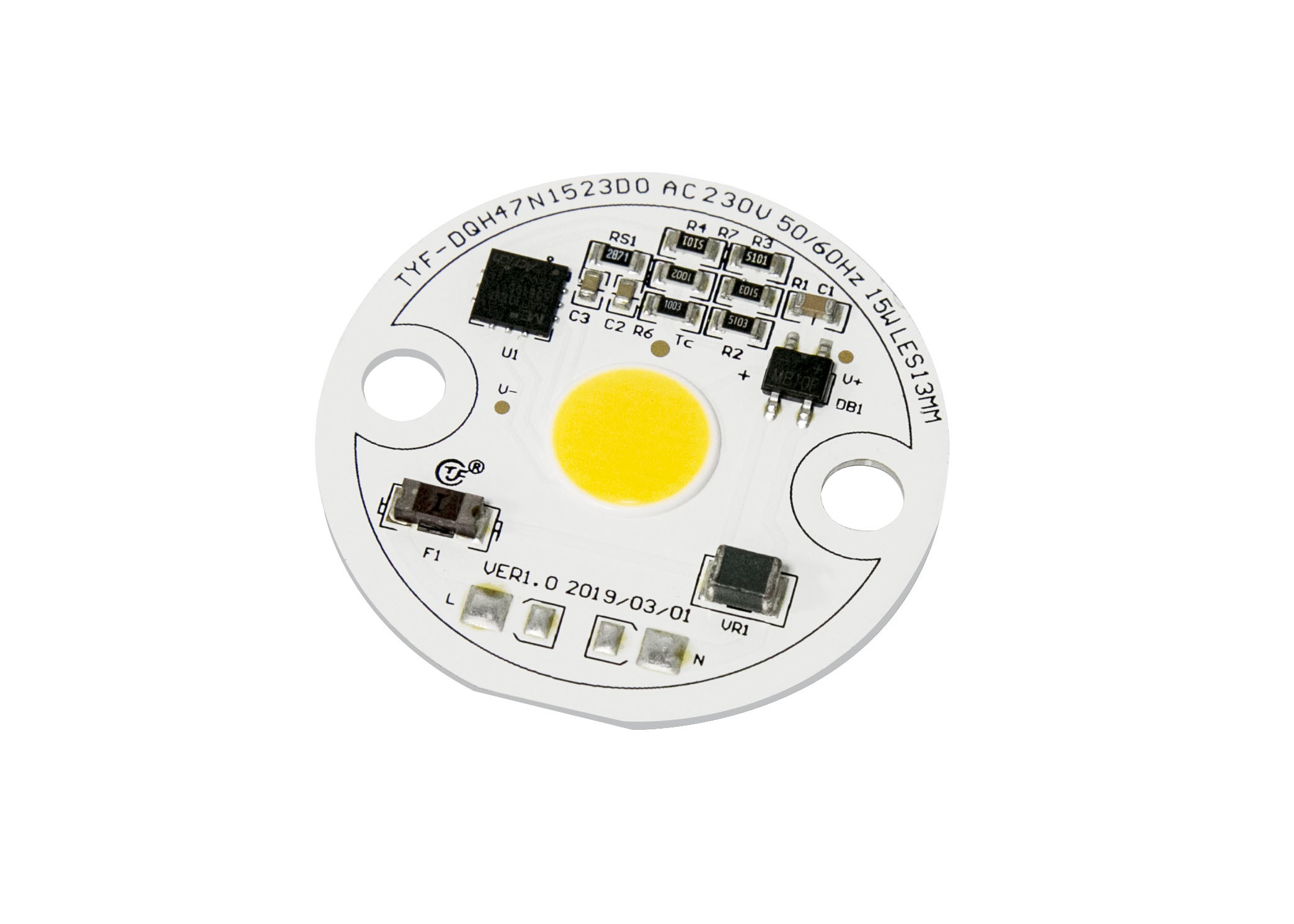

15w kein des Schatten-LED Farbwiedergabe-Aluminiumindex Scheinwerfer-des Modul-AC230V hoher

Scheinwerfer Wechselstrom-PFEILERS LED führte Modul AC230V, Aluminium-PWB geführter Fahrer des Moduls 15W 3000K 4000K 6000K 70Ra 80Ra an Bord Aluminium-PWBs

TYF-DQH47N1512D0.pdf

• Angeschlossen direkt an Wechselspannung ohne Fahrer;
• Ein Modul mit integrierten Komponenten;
• Wirtschaftliche einteilige Lösung;
• Hohe Leistungsfähigkeit, Faktor der hohen Leistung und niedriges Klirren;
• Hoher Farbwiedergabeindex (≥80);
• Hohe leuchtende Wirksamkeit 100LM/W;
• Dreijährige Garantie;
• LED LM80 genehmigte

1) Produktcode: C=Client-Modul D=Self-Modul

2) Kunden-Code u. Modul-Code: wenn① =C dann Stelle 4 für Kundencode sonst für Selbstmodulcode

3) IC-Code: ein Charakter für IC

4) Energie-Code:

5) Spannungs-Code: 11=110V, 12=120V, 22=220V, 23=230V

6) Cct-Code

Elektrische u. optische Tabelle 2-1 der Eigenschafts-(Ta=25℃)

Optische Eigenschaften

Farbart-Behälter

TYF stimmt mit dem Standard ANSI C78.377A für seine Farbartbehälterstruktur überein. Für jedes ANSI-Viereck für die CCT-Strecke 2700K zu 6500K, liefert TYF 5 Behälter und 3 Behälter.

Tabelle 4-1 5 Schritt Behälter

Tabelle 4-2 3 Schritt Behälter

Typische elektrische u. optische Kurven

Abbildung 4-2-1-relative Energie gegen Spannung, Ta =25℃

Abbildung 4-2-2-relativer Lichtstrom gegen Spannung, Ta =25℃

Abbildung 4-2-3-leuchtendes Muster, Ta =25℃

Anmerkungen:

1) Alle Maße sind in den Millimeter. (Toleranz: ±0.2mm)

2)Skala: Kein

Anmerkung:

1) TYF Opto. Dob-Modul wird empfohlen, um die Grenzschichttemperatur unter maximalem Grenzschichttemperaturspeziellem (Tabelle 2-4) zu halten.

LED-Führungstemperatur und IC-SpitzenGehäusetemperatur gemessen mit Thermoelement. LED- und IC-Unctionstemperaturen können unter Verwendung der Formeln wie berechnet werden folgen.

Ts_max=Tj_max-Rθj-s * PD

Zum Beispiel:

Wenn LED-Führungstemperatur und IC-SpitzenGehäusetemperatur 90℃ dann die LED-Grenzschichttemperatur sind

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

und die IC-Grenzschichttemperatur

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ 15℃/W*2 W= 120

Silikon-Harz von DOB (AC-COB) Übergebung

TYF Opto. LED-Modulprodukte, verpackt in der Kunststoffschale, entsprechend unterschiedlicher Größe, XX PC jede Kunststoffschale, wie in dem folgenden gezeigt. Produkte ohne den Plastikkasten, der in den Blasentaschen verpackt wird, um den äußeren Druck zu verhindern, wählen unterschiedliche Blasentasche, entsprechend der Produktgröße in jedem Satz XX Produkten, verpacktes Produkt werden gespeichert in Form von Karton und versiegelt, wie in dem folgenden gezeigt.

1) xx Modul PCS LED pro Kasteninformationen u. -verpackung des Behälter-4)

2)Behälterstapel und -aufnehmen, XX LED-Modulbehälter und zusätzliches 1 blinde Behälter jedes oben des Kastens. Fügen Sie Kieselgel (1 je) auf den Behälter hinzu

3) Dichtpackung
