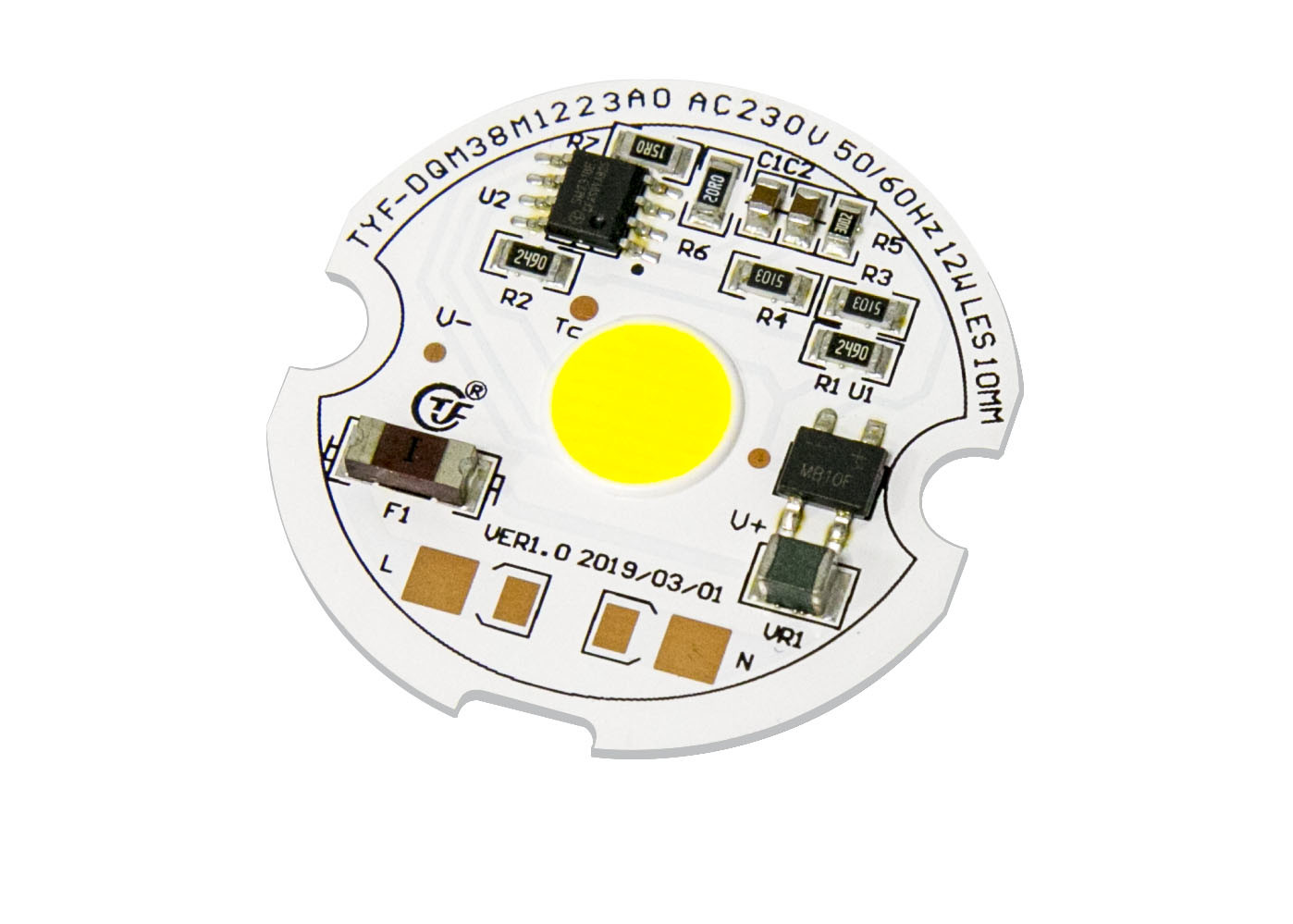

AC COB LED Indoor WandSpotlightAC230V 12W 3000K 4000K 6000K 70Ra 80Ra Driver On Board Aluminium PCB
TYF-DQM38M1223A0.pdf
- Direkter Anschluss an die AC-Netzspannung
- Hoher PF und niedriger THD
- Hohe Leistung und hohe Helligkeit
- Lange Lebensdauer und hohe Zuverlässigkeit
- Niedrige EMI
- Einfache Stückliste
- Konform mit CE
- Konform mit ROHS und REACH
- Einfache Montage
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⓾ |
⓫ |
⓬ |
| Produktcode |
Kunde
Code
|
IC-Code |
Leistung
Code
|
Spannungscode
|
Seriennummer |
LED
Code
|
CCT
Code
|
SDCM |
CRI-Code |
Leuchtdichte |
Jahr |
Monat |
Serien
Nummer
|
| |
Modulcode |
|
|
|
Gehäusecode |
Seriennummer |
|
|
|
|
|
Seriennummer |
1) Produktcode: C=Kundenmodul D=Eigenes Modul
2) Kundencode & Modulcode: wenn ①=C, dann 4 Ziffern für den Kundencode, andernfalls für den eigenen Modulcode
3) IC-Code: ein Zeichen für IC
4) Leistungscode:
| Leistungscode |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Spannungscode: 11=110V, 12=120V, 22=220V, 23=230V
6) CCT-Code
| CCT-Code (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Elektrische und optische Eigenschaften (Ta=25℃) Tabelle 2-1
| ARTIKEL |
SYMBOL |
EINHEIT |
TYPISCHER Wert |
| Eingangsspannung |
Vin |
V |
230 |
| Eingangsstrom |
IF |
mA |
52.5 |
| Betriebsfrequenz |
F |
Hz |
50/60 |
| Eingangsleistung |
P |
W |
12 |
| Leistungsfaktor |
PF |
% |
0.95 |
| Gesamte harmonische Verzerrung |
THD |
% |
17 % |
| Dimmtyp |
RNA✔TRIAC ▢ PWM ▢ 0-10V ▢ DALI▢DMX ▢ Smart ▢ Sonstige |
| Überspannungsfestigkeit |
Vs |
KV |
0.8 |
| Elektrische Festigkeit (AC) |
Ve |
KV |
- |
| Betriebs-/Gehäusetemperatur |
Ta/Tc |
℃ |
25/85 |
| LED-Parameter |
COB |
| Lichtstrom |
Φv |
Lm
|
1445 |
| Lichtausbeute |
ηv |
Lm/w |
120 |
| Farbtemperatur |
CCT |
K |
4068 |
| Farbwiedergabeindex |
Ra/CRI |
% |
80.5 |
| Lichtverteilung |
- |
- |
- |
| Betrachtungswinkel |
2θ 1/2 |
Grad |
- |
Optische Eigenschaften
Farbortgruppen
TYF entspricht dem ANSI C78.377A Standard für seine Farbortstruktur. Für jedes ANSI-Viereck für den CCT-Bereich von 2700K bis 6500K bietet TYF 5 Bins und 3 Bins.
Tabelle 4-1 5-Stufen-Bins
| CCT |
Stufen |
Cx |
Cy |
a |
b |
Theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabelle 4-2 3-Stufen-Bins
| CCT |
Stufen |
Cx |
Cy |
a |
b |
Theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Typische elektrische und optische Kurven
Abbildung 4-2-1 Relative Leistung vs. Spannung, Ta =25℃
Abbildung 4-2-3 Strahlungsdiagramm, Ta =25℃
| ARTIKEL |
SYMBOL |
EINHEIT |
Wert |
| Verlustleistung |
Pd |
W |
12 |
| AC-Strom (Effektivwert) |
IF |
mA |
52.5 |
| AC-Spannung (Effektivwert) |
Vin |
V |
200~240 |
| LED-Übergangstemperatur |
Tj-LED |
℃ |
110 |
| IC-Übergangstemperatur |
Tj-IC |
℃ |
150 |
| Obere IC-Temperatur IC |
Tp |
℃ |
100 |
| LED-Wärmewiderstand (Übergang / Lötstelle) |
Rthj-s |
℃/W |
20 |
| IC-Wärmewiderstand (Übergang / Lötstelle) |
Rthj-s |
℃/W |
- |
| Betriebstemperatur |
Top |
℃ |
-20~+85 |
| Lagertemperatur |
Ts |
℃ |
-30~+100 |
| ESD-Empfindlichkeit (HBM) |
Vesd |
KV |
±2 |
| Löttemperatur (Reflow) |
Tsld |
℃ |
- |
| Löttemperatur (Hand) |
Tsld |
℃ |
350 3S |
Hinweise:
1) Alle Abmessungen sind in Millimetern. (Toleranz: ±0,2 mm)
2) Maßstab: Keiner
Hinweis:
1) Für das TYF Opto. DOB-Modul wird empfohlen, die Übergangstemperatur unter der maximalen Übergangstemperaturspezifikation zu halten (Tabelle 2-4).
LED-Leitungstemperatur und IC-Gehäusetemperatur gemessen mit Thermoelement. LED- und IC-Übergangstemperaturen können mit den folgenden Formeln berechnet werden.
Ts_max=Tj_max-Rθj-s * Pd
Zum Beispiel:
Wenn die LED-Leitungstemperatur und die IC-Gehäusetemperatur 90℃ betragen, dann die LED-Übergangstemperatur
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
und die IC-Übergangstemperatur
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Silikonharz von DOB (AC-COB) Handhabung
TYF Opto. LED-Modulprodukte, verpackt in Kunststoffschalen, je nach Größe, XX Stück pro Kunststoffschale, wie im Folgenden gezeigt. Produkte ohne Kunststoffbox, verpackt in Luftpolsterbeuteln, um den Außendruck zu verhindern, wählen Sie verschiedene Luftpolsterbeutel, je nach Produktgröße in jeder Packung von XX Produkten, verpacktes Produkt wird in Form eines Kartons gelagert und versiegelt, wie im Folgenden gezeigt.
1) xx STK LED-Modul pro Schale 4) Box-Informationen & Verpackung
2) Schalenstapelung und -verklebung, XX LED-Modul Schalen und zusätzliche 1 Dummy-Schale pro Box. Kieselgel (1 pro Stück) oben auf der Schale
3) Versiegelungsverpackung
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
