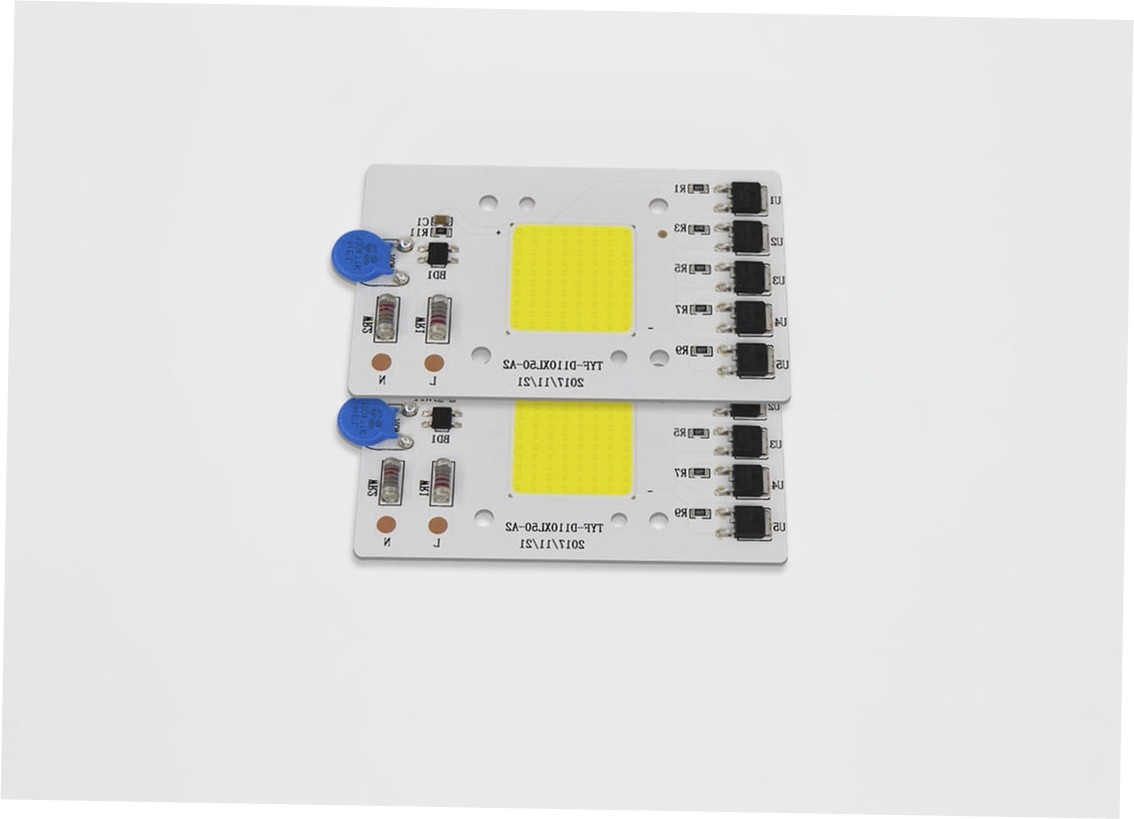

Modul 52*84mm schwaches 3000K PFEILER-Driverless Wechselstroms LED für hohes Bucht-Licht

Driverless geführter Pfeilerchip Wechselstrom-PFEILERS LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K für lange Lebensdauer des hohen Buchtlichtes

• Schließt direkt an Wechselstrom-Netzspannung an
• Leistungsfähigkeit u. Faktor der hohen Leistung
• Lange Lebenszeit
• Einfaches BOM
• Rosh konform
• Netzspannungs-Regelung
• Einfache Versammlung
• Bleifreies Produkt

1) Produktcode: C=Client-Modul D=Self-Modul

2) Kunden-Code u. Modul-Code: wenn① =C dann Stelle 4 für Kundencode sonst für Selbstmodulcode

3) IC-Code: ein Charakter für IC

4) Energie-Code:

5) Spannungs-Code: 11=110V, 12=120V, 22=220V, 23=230V

6) Cct-Code

Farbart-Behälter

TYF stimmt mit dem Standard ANSI C78.377A für seine Farbartbehälterstruktur überein. Für jedes ANSI-Viereck für die CCT-Strecke 2700K zu 6500K, liefert TYF 5 Behälter und 3 Behälter.

Abbildung 4-1-1-Farbart-Behälter

Tabelle 4-1-2 5 Schritt Behälter

Tabelle 4--1-3 Behälter 3step

Typische elektrische u. optische Kurven

Abbildung 4-2-1-relative Energie gegen Spannung, Ta =25℃

Abbildung 4-2-2-relativer Lichtstrom gegen Spannung, Ta =25℃

Abbildung 4-2-3-leuchtendes Muster, Ta =25℃

Anmerkung:

1) Funktionierenspannung zeigt die maximale Spannung, die Kunden aber verwenden, erträgliche Spannung der Durchschnitte nicht entsprechend Spannungs-Veränderungsrate jedes Landes an. Es wird empfohlen, dass die Lötmittelauflagentemperatur unter 85℃ sein sollte.

2) Farbbehälter werden an der vorübergehenden Operation definiert.

3) Die Toleranz des Maßes an unserer Prüfvorrichtung ist Φv+/-10% und Ra+/-2.

4) Toleranz von ±5% auf Verlustleistung.

5) Φv ist der totallichtstromertrag maß mit einem integrierten Bereich.

6) Anstiegs-Kapazität in Übereinstimmung mit IEC61000-4-5.

7) Die Varianten-Modul-Parameter gefallen Hinweis table2-2.

Anmerkungen:

1) Alle Maße sind in den Millimeter. (Toleranz: ±0.2mm)

2) Skala: Kein

Anmerkung:

1) TYF Opto. Dob-Modul wird empfohlen, um die Grenzschichttemperatur unter maximalem Grenzschichttemperaturspeziellem (Tabelle 2-4) zu halten.

LED-Führungstemperatur und IC-SpitzenGehäusetemperatur gemessen mit Thermoelement. LED- und IC-Unctionstemperaturen können unter Verwendung der Formeln wie berechnet werden folgen.

Ts_max=Tj_max-Rθj-s * PD

Zum Beispiel:

Wenn LED-Führungstemperatur und IC-SpitzenGehäusetemperatur 90℃ dann die LED-Grenzschichttemperatur sind

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

und die IC-Grenzschichttemperatur

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ 15℃/W*2 W= 120

Silikon-Harz von DOB (AC-COB) Übergebung

TYF Opto. LED-Modulprodukte, verpackt in der Kunststoffschale, entsprechend unterschiedlicher Größe, XX PC jede Kunststoffschale, wie in dem folgenden gezeigt. Produkte ohne den Plastikkasten, der in den Blasentaschen verpackt wird, um den äußeren Druck zu verhindern, wählen unterschiedliche Blasentasche, entsprechend der Produktgröße in jedem Satz XX Produkten, verpacktes Produkt werden gespeichert in Form von Karton und versiegelt, wie in dem folgenden gezeigt.

1) Behälterstapel und Aufnehmen, XX LED-Modul

Behälter und zusätzliches 1 blinde Behälter jedes herauf von

Kasten. Fügen Sie Kieselgel (1 je) auf den Behälter hinzu

3) Dichtpackung
