Details:

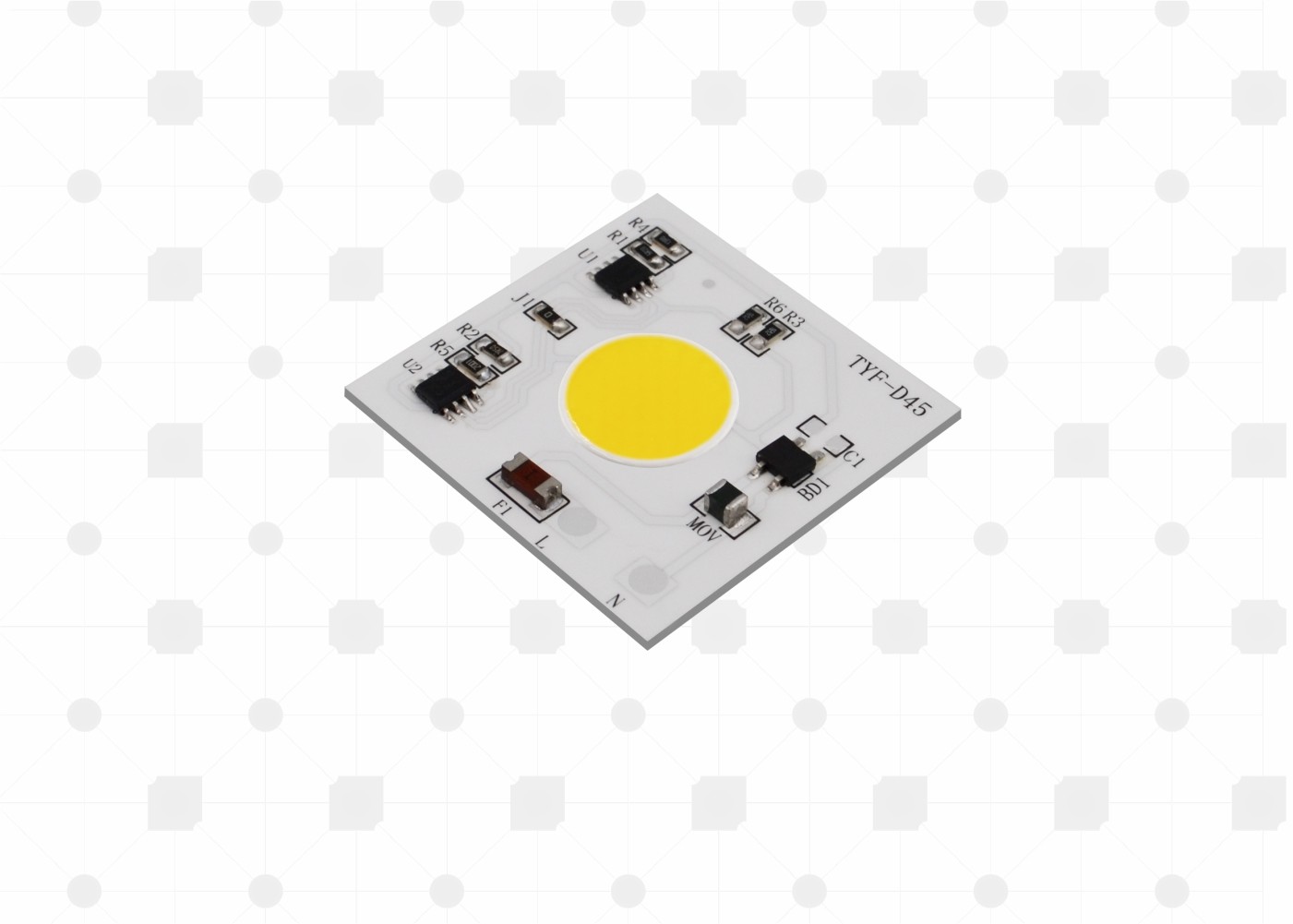

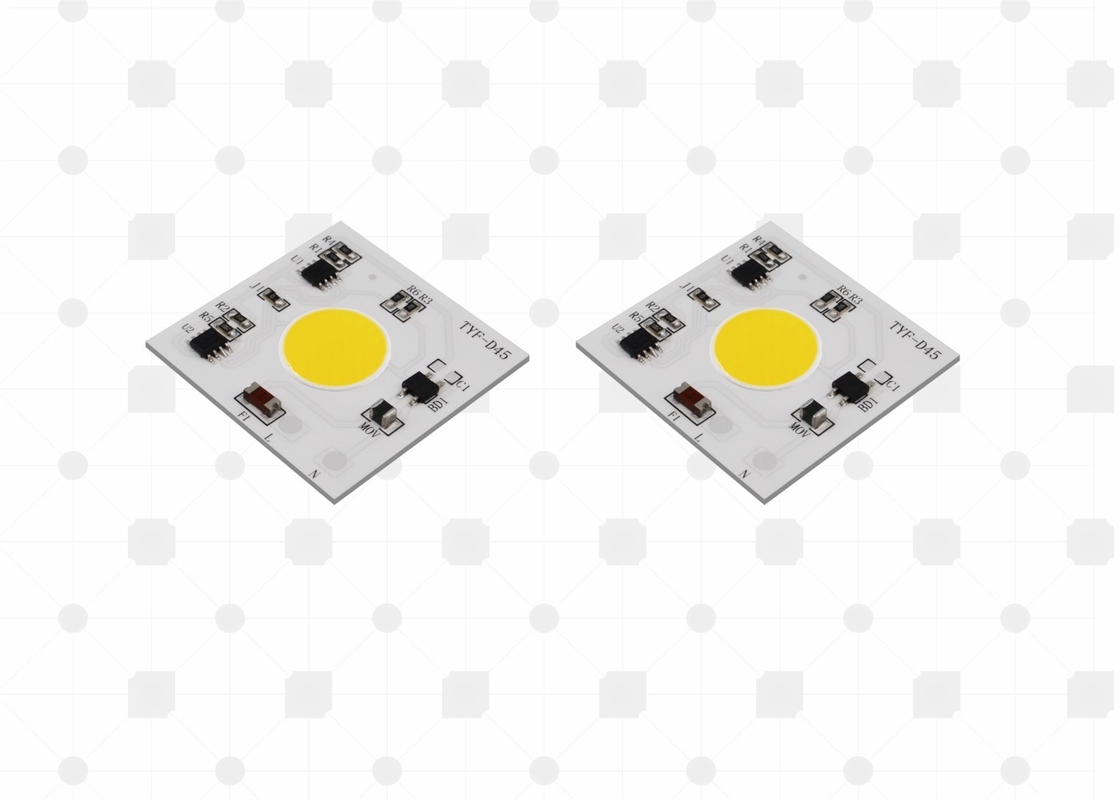

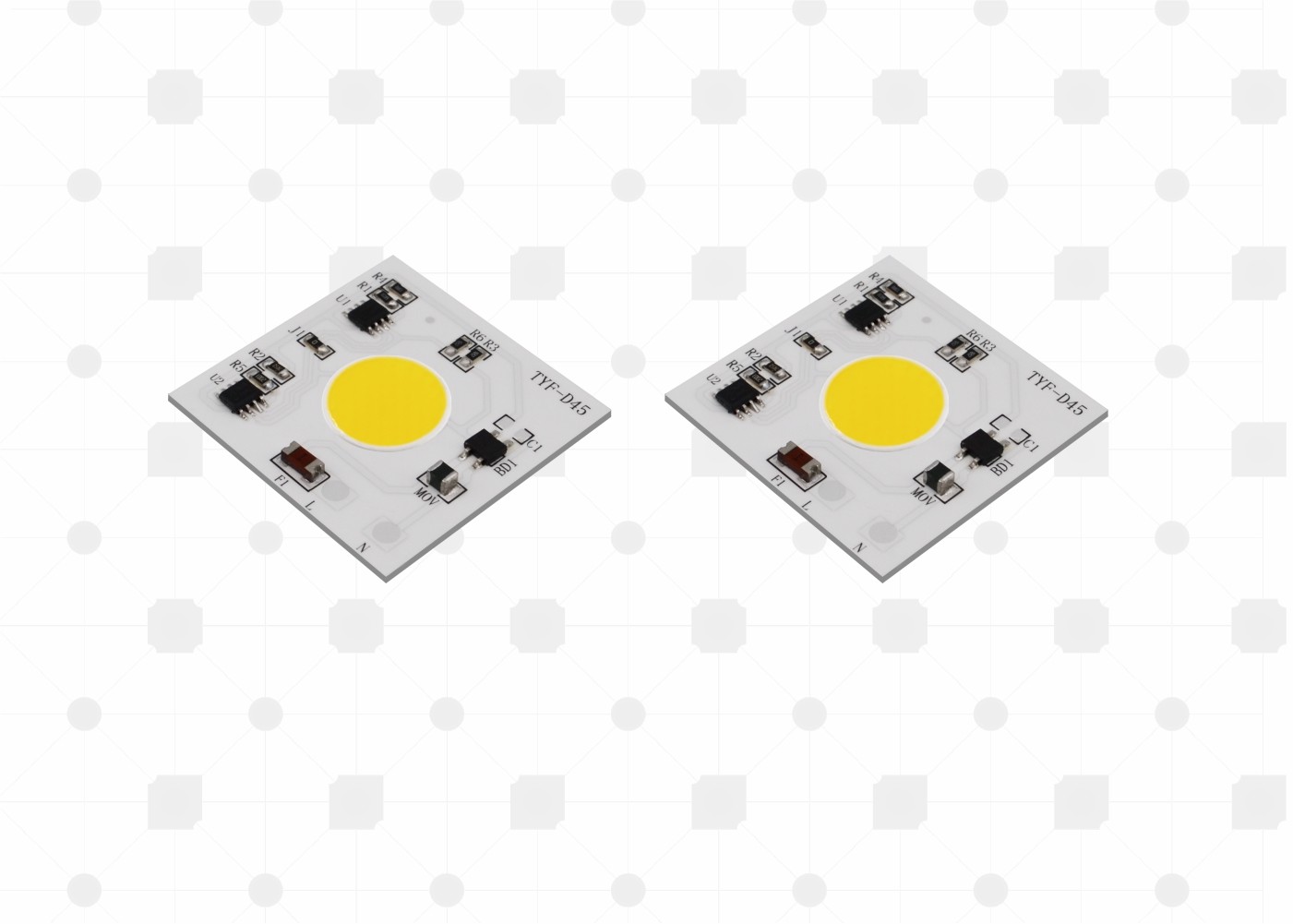

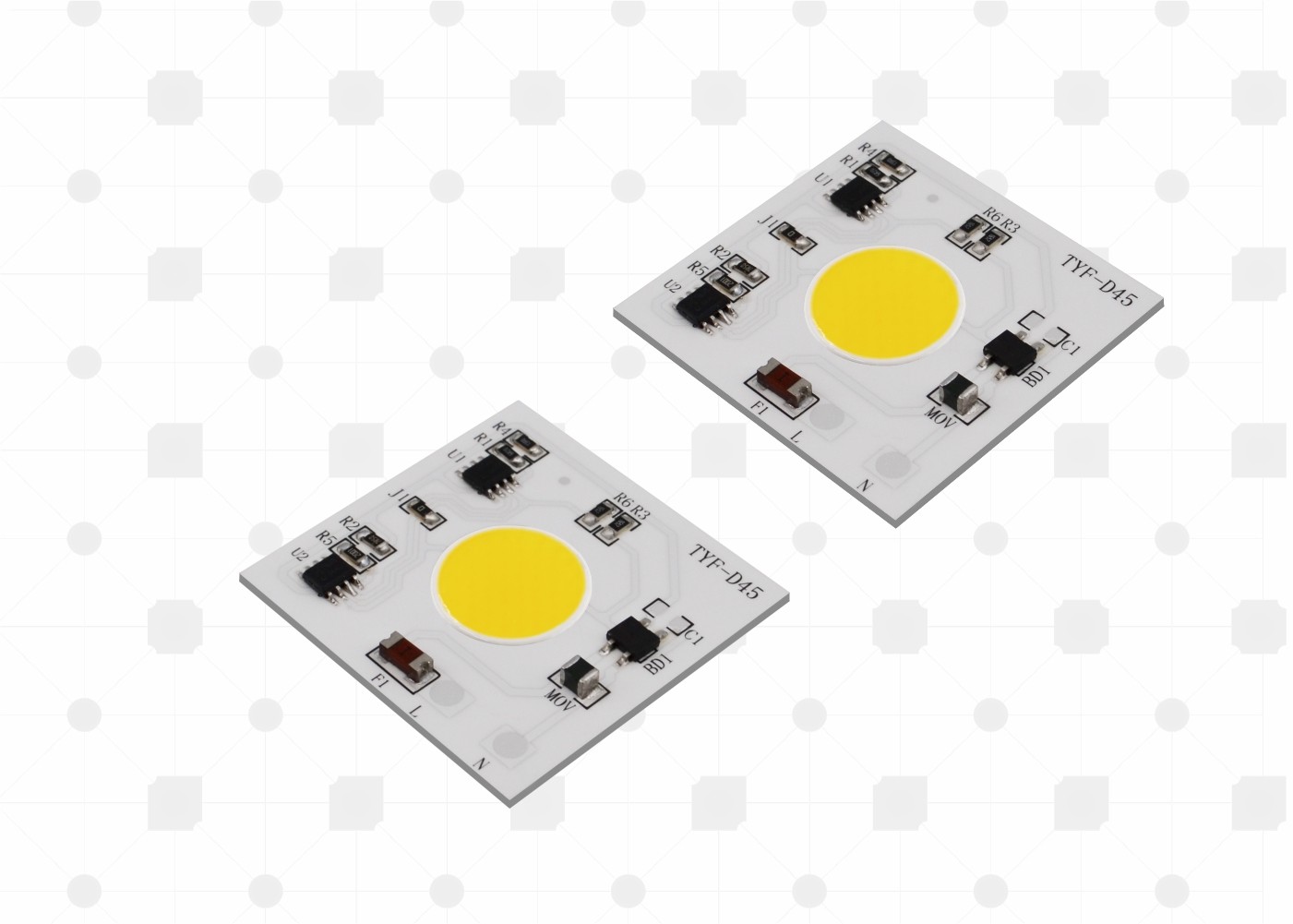

Einzelteilname: Niedriges Flackern DES Wechselstrom-PFEILER-Chips
Produktart: Wechselstrom-Modul
Spannung: 110V/220v
Ursprungsort: Shenzhen, China
Modell: TYF D4545
MOQ: 1 Satz
1. Produkt-Eigenschaften
- Schließt direkt an Wechselstrom-Netzspannung an
- Leistungsfähigkeit u. Faktor der hohen Leistung
- Lange Lebenszeit
- Einfaches BOM
- Rosh konform
- Netzspannungs-Regelung
- Einfache Versammlung
- Bleifreies Produkt
2. Anwendungen:
3. Elektrische u. optische Tabelle 2-1 der Eigenschafts-(Ta=25℃)
| EINZELTEIL |
SYMBOL |
EINHEIT |
TYPISCHER Wert |
| Eingangsspannung |
Vin |
V |
230 |
| Eingangsstrom |
WENN |
MA |
135,7 |
| Arbeitsfrequenz |
F |
Hz |
50/60 |
| Eingangsleistung |
P |
W |
31,06 |
| Energie-Faktor |
PF |
% |
0,996 |
| Totalklirren |
THD |
% |
12,8% |
| Verdunkelung der Art |
■NA-□ TRIAC □ PWM □ 0-10V □ DALI-□ DMX □ intelligentes □ anderes |
| Anstiegs-Kapazität |
Gegen |
KV |
1 |
| Elektrische Stärke (Wechselstrom) |
VE |
KV |
4 |
| Funktionieren/Gehäusetemperatur |
Ta/Tc |
℃ |
25/85 |
| LED-Parameter |
PFEILER |
| Lichtstrom |
Φv |
Lm |
3092,3 |
| Leuchtende Leistungsfähigkeit |
ηv |
Lm/w |
99,54 |
| Farbtemperatur |
CCT |
K |
3032 |
| Farbwiedergabe-Index |
Ra/CRI |
% |
84.2/79.1 |
| Lichtverteilung |
- |
- |
|
| Betrachtungs-Winkel |
2θ 1/2 |
Grad. |
- |
4. Optische Eigenschaften
4,1 Farbart-Behälter
TYF stimmt mit dem Standard ANSI C78.377A für seine Farbartbehälterstruktur überein. Für jedes ANSI-Viereck für die CCT-Strecke 2700K zu 6500K, liefert TYF 5 Behälter und 3 Behälter.
Tabelle 4-1 5 Schritt Behälter
| CCT |
Schritte |
CX |
CY |
a |
b |
Theta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabelle 4-2 3 Schritt Behälter
| CCT |
Schritte |
CX |
CY |
a |
b |
Theta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
4,2 typische elektrische u. optische Kurven
Abbildung 4-2-1-relative Energie gegen Spannung, Tein =25℃
Abbildung 4-2-2-relativer Lichtstrom gegen Spannung, Tein =25℃
Abbildung 4-2-3-leuchtendes Muster, Tein =25℃
5. Schlüsselspezifikationen/spezielle Eigenschaften:
1. Fahren Sie direkt zu Wechselstrom-Netzspannung: 120/230V, keine AC-/DCfahrer
2. Mit OTR OVP, OCP, Anstiegs-Kapazität, 1000V
3. Hohe PF, CE-/ULbescheinigungen
4. Gute Farbübereinstimmung, hohe Kriteriumbezogene Anweisung
5. Umgebende Temperatur: -20-50℃, Gehäusetemperatur: <70>
6. Kleiner, flexibler Entwurf, PWB-Größe, CCT, Energie, kann entsprechend den Wünschen des Kunden besonders angefertigt werden.
7. Leben time> 30.000 Stunden
6. Verpacken
TYF Opto. LED-Modulprodukte, verpackt in der Kunststoffschale, entsprechend unterschiedlicher Größe, XX PC jede Kunststoffschale, wie in dem folgenden gezeigt. Produkte ohne den Plastikkasten, der in den Blasentaschen verpackt wird, um den äußeren Druck zu verhindern, wählen unterschiedliche Blasentasche, entsprechend der Produktgröße in jedem Satz XX Produkten, verpacktes Produkt werden gespeichert in Form von Karton und versiegelt, wie in dem folgenden gezeigt.
1) xx Modul PCS LED pro Kasteninformationen u. -verpackung des Behälter-4)
2)Behälter Stapel und Taping, XX LED-Modul
Behälter und zusätzliche Behälter jeder mit 1 Attrappen oben von
Kasten. Fügen Sie Kieselgel (1 je) auf den Behälter hinzu
3) Dichtpackung
