Details:

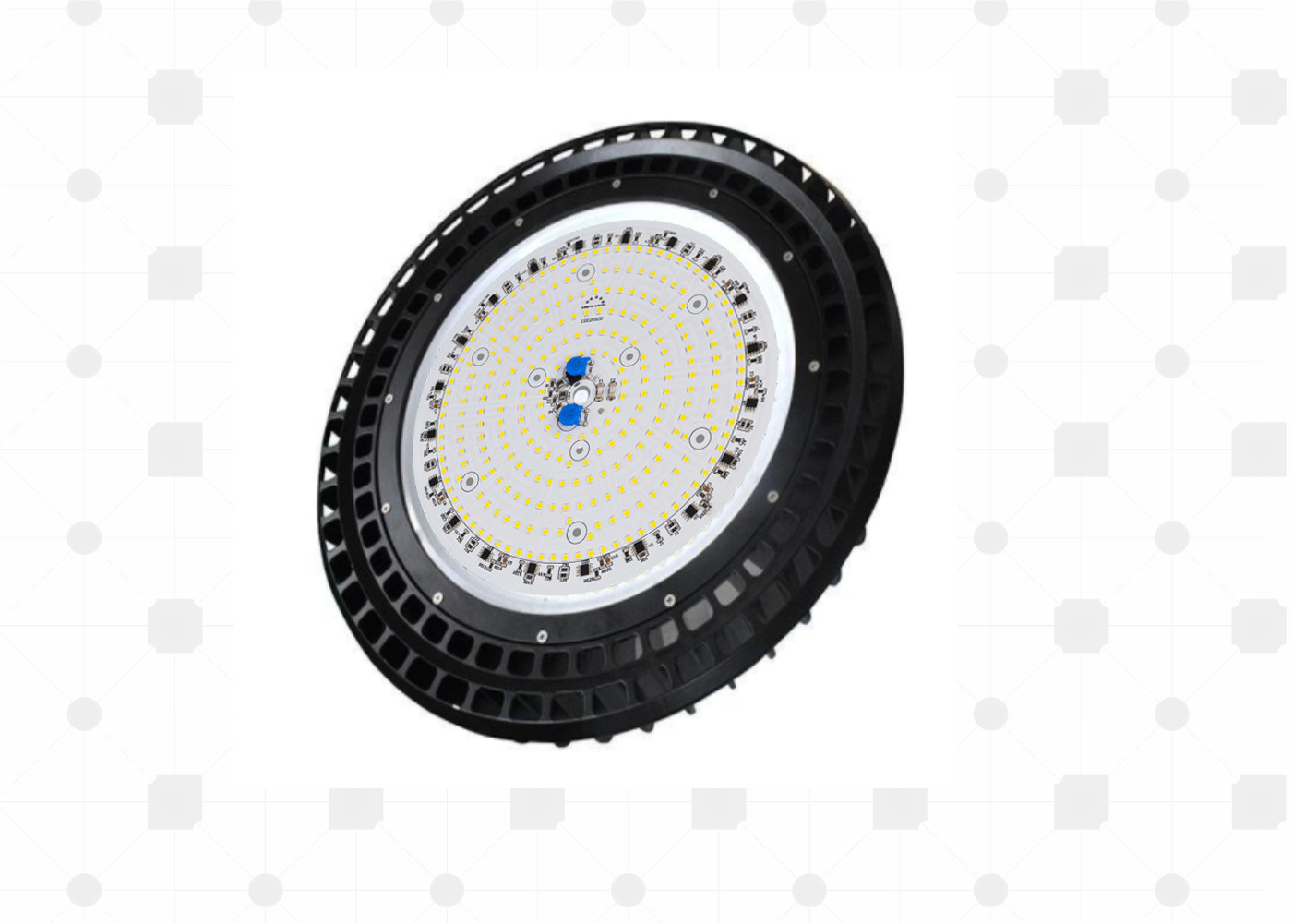

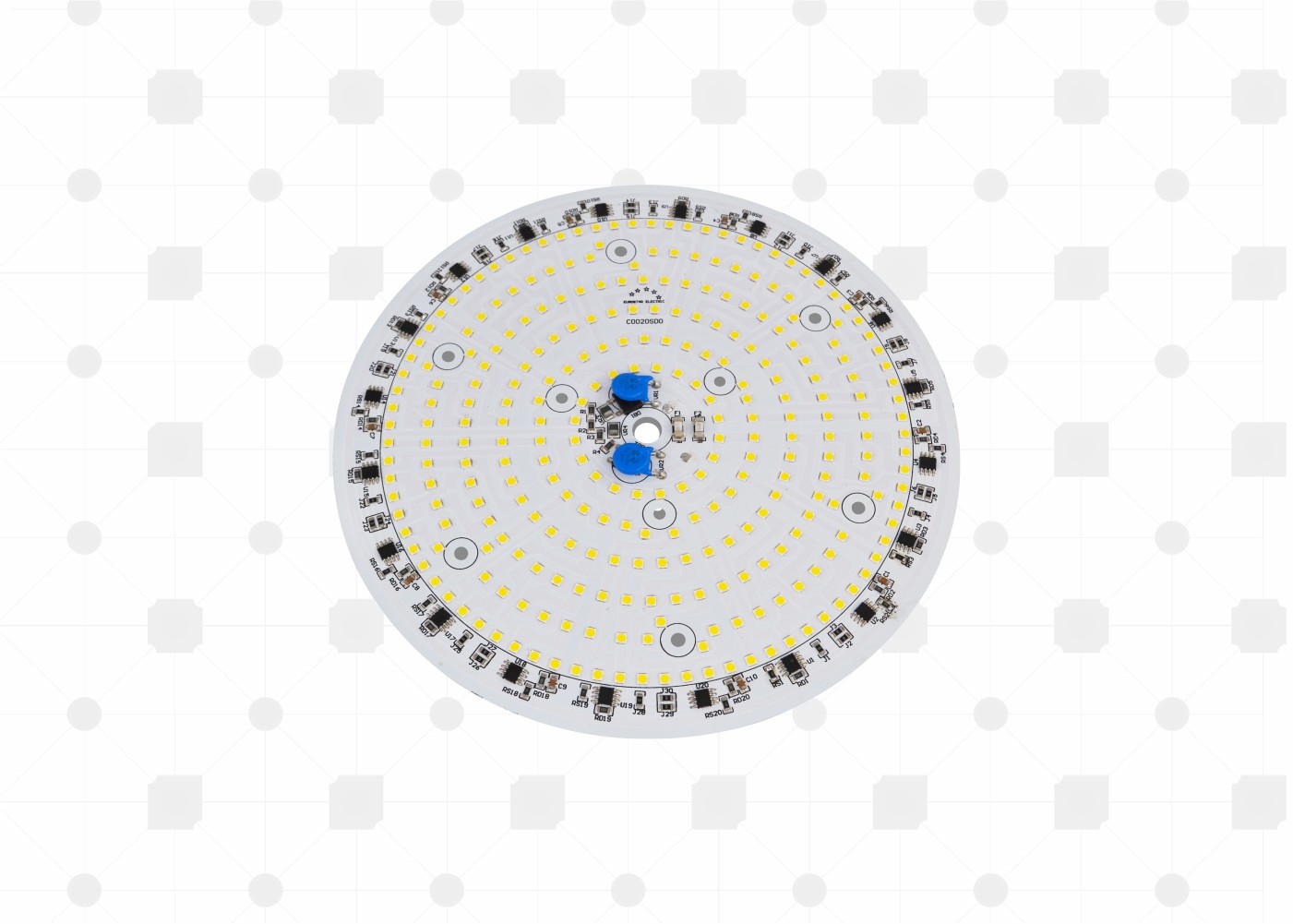

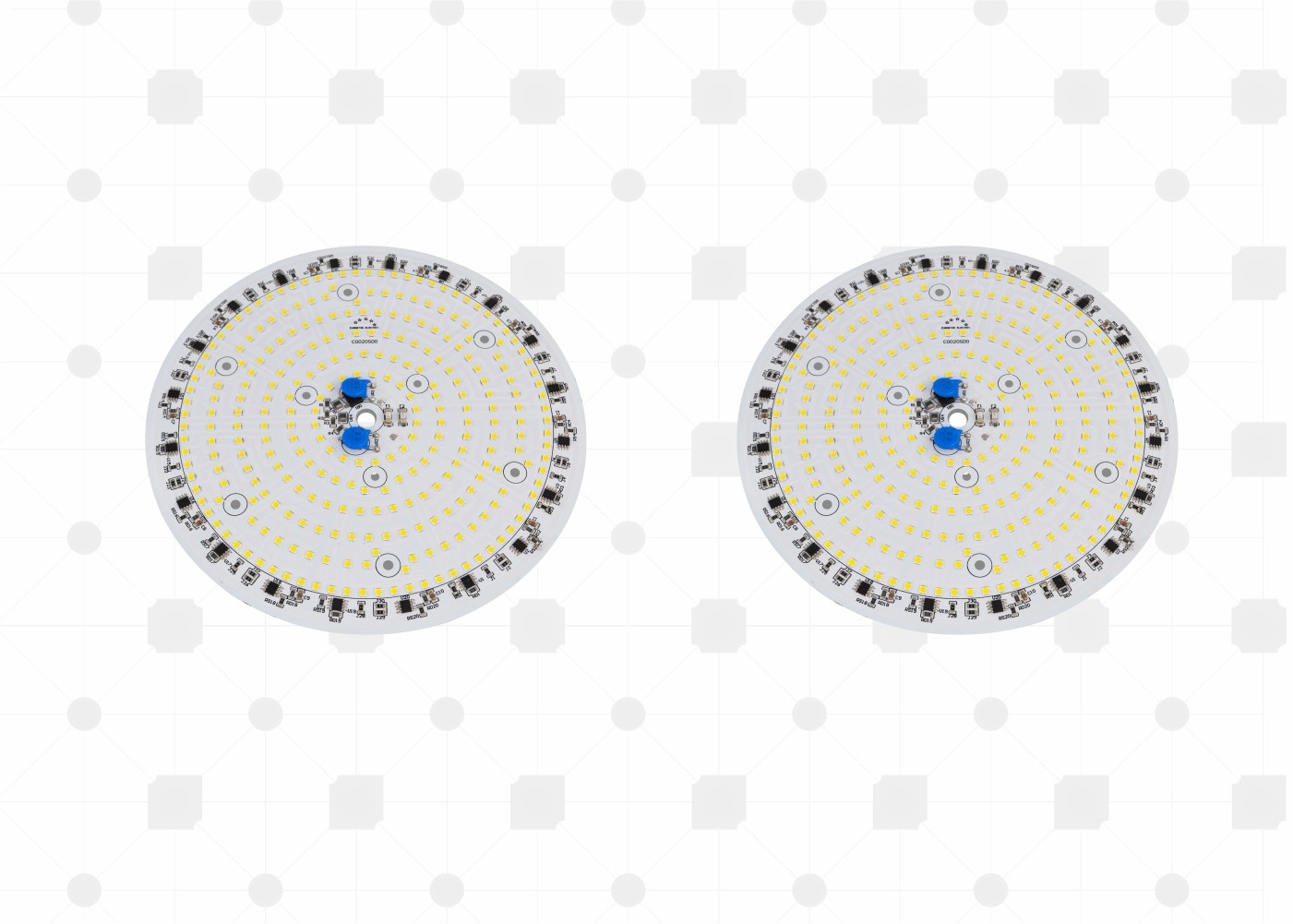

Artikelname: AC SMD Modul für UFO High Bay Light
Produkttyp: AC-Modul
Spannung: 110/220V
Herkunftsort: ShenZhen, China
Modell: TYF DQ195
MOQ: 1 Set
1. Produktmerkmale
- Direkter Anschluss an die AC-Netzspannung
- Hoher Wirkungsgrad & Leistungsfaktor
- Lange Lebensdauer
- Einfache Stückliste
- RoHS-konform
- Netzspannungsregelung
- Einfache Montage
- Bleifreies Produkt
2. Anwendungen:
High Bay/Flutlicht Bild benötigt
3. Elektrische & Optische Eigenschaften (Ta=25℃) Tabelle 2-1
| Eingangsspannung |
Vin |
V |
230 |
| Eingangsstrom |
IF |
mA |
974.2 |
| Betriebsfrequenz |
F |
Hz |
50/60 |
| Eingangsleistung |
P |
W |
203.3 |
| Leistungsfaktor |
PF |
％ |
0.908 |
| Gesamtklirrfaktor |
THD |
％ |
46.58% |
| Dimmtyp |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Sonstige |
| Überspannungsfestigkeit |
Vs |
KV |
1.5 |
| Elektrische Festigkeit (AC) |
Ve |
KV |
1.5 |
| Betriebs-/Gehäusetemperatur |
Ta/Tc |
℃ |
25/85 |
| LED-Parameter |
3030 |
| Lichtstrom |
Φv |
Lm |
20048 |
| Lichtausbeute |
ηv |
Lm/w |
98.59 |
| Farbtemperatur |
CCT |
K |
5895 |
| Farbwiedergabeindex |
Ra/CRI |
％ |
81.7/73.8 |
| Lichtverteilung |
- |
- |
|
| Halbwertswinkel |
2θ 1/2 |
Deg. |
- |
4. Optische Eigenschaften
4.1 Farbort-Bins
TYF entspricht dem ANSI C78.377A Standard für seine Farbort-Bin-Struktur. Für jedes ANSI-Viereck für den CCT-Bereich von 2700K bis 6500K bietet TYF 5 Bins und 3 Bins.
Abbildung 3-1 Farbort-Bin
Tabelle 4-1 5-Stufen-Bins
| CCT |
Stufen |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabelle 4-2 3-Stufen-Bins
| CCT |
Stufen |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Typische elektrische & optische Kurven
Abbildung 4-2-1 Relative Leistung vs. Spannung, Ta =25℃
Abbildung 4-2-2 Relativer Lichtstrom vs. Spannung, Ta =25℃
Abbildung 4-2-3 Strahlungsdiagramm, Ta =25℃
5. Wichtige Spezifikationen/Besondere Merkmale:
1. Direkter Anschluss an die AC-Netzspannung: 120/230V, keine AC/DC-Treiber
2. Mit OTR, OVP, OCP, Überspannungsfestigkeit, 1000V
3. Hoher PF, CE Zertifizierungen
4. Gute Farbkonsistenz, hoher CRI
5. Umgebungstemperatur: -20-50℃, Gehäusetemperatur: <70℃
6. Kleine Größe, flexibles Design, Leiterplattengröße, CCT, Leistung, kann nach Kundenwunsch angepasst werden.
7. Lebensdauer > 30.000 Stunden
6. Verpackung
TYF Opto. LED-Modulprodukte, verpackt in Kunststoff-Trays, je nach Größe, XX Stück pro Kunststoff-Tray, wie im Folgenden gezeigt. Produkte ohne Kunststoffbox werden in Luftpolsterbeuteln verpackt, um den Außendruck zu verhindern, wählen Sie verschiedene Luftpolsterbeutel, je nach Produktgröße in jeder Packung von XX Produkten, verpacktes Produkt wird in Form eines Kartons gelagert und versiegelt, wie im Folgenden gezeigt.
1) xx STK LED-Modul pro Tray 4) Box-Informationen & Verpackung
2) Tray-Stapelung und -Verklebung, XX LED-Modul
Trays und zusätzliche 1 Dummy-Trays pro
Box. Kieselgel (1 Stück) oben auf dem Tray hinzufügen
3) Versiegelte Verpackung
