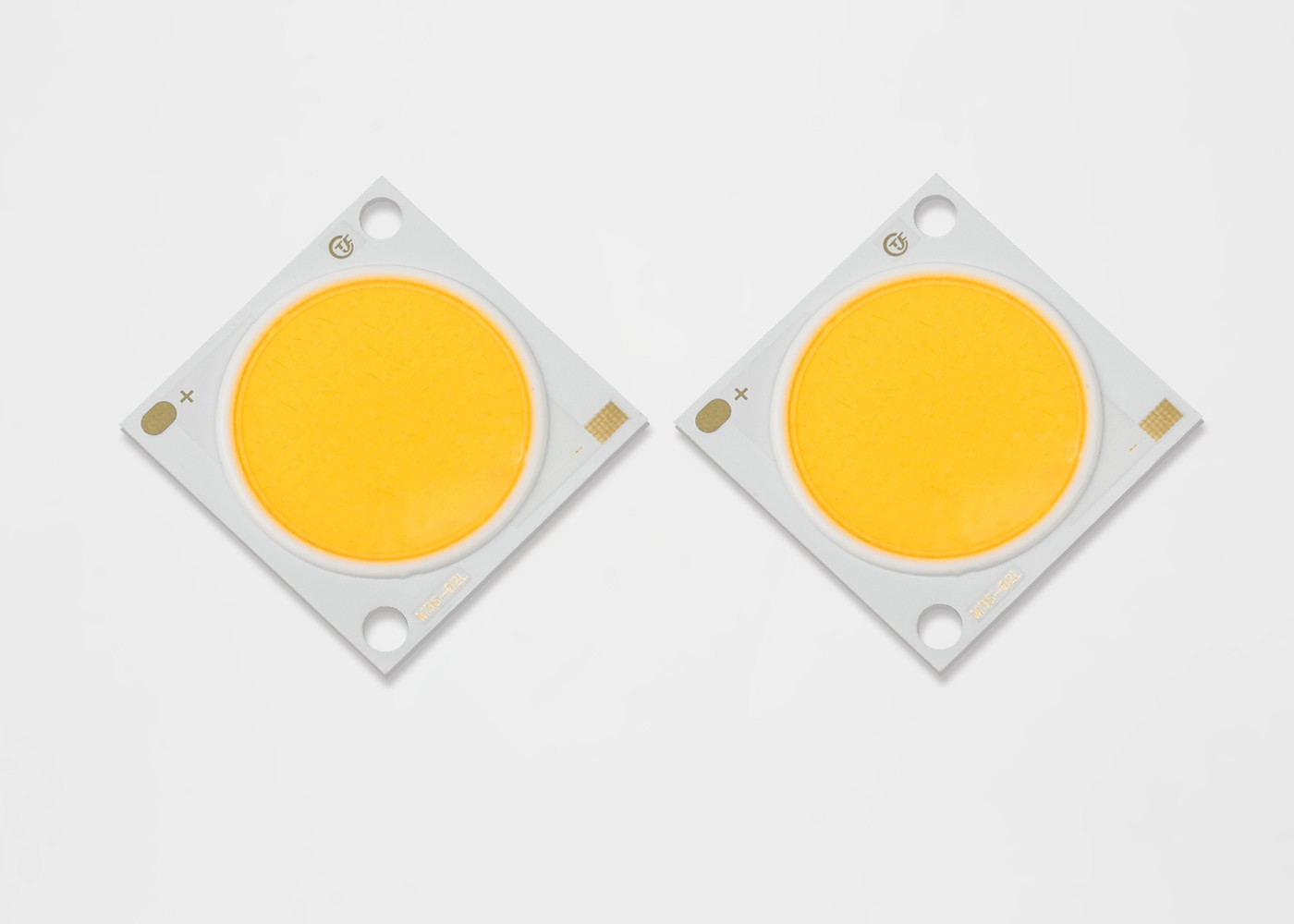

Großes Bild :  CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80

Produktdetails:
Herkunftsort: Shenzhen
Markenname: TYF
Zertifizierung: CE,RoHs,LM80
Modellnummer: M36-02L
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiable
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1.000.000 PC/Tag

CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80

Beschreibung
Leistung: 50W Lichtemittierende Farbe: Warmes Weiß, natürliches Weiß, kühles Weiß, Blau, rosa
Chip-Material: InGaN, Bridgelux, Epileds Typ: COB LED
Farbtemperatur: 6000-6500K, 3500K, 2800-7000k, volles Spektrum Farbwiedergabe-Index (Ra): 80,90,95
Betrachtungs-Winkel (°): 140 Spannung: 32-36V
Anwendung: spüren Sie helles, unten Licht, Straßenlaterne auf Produktname: COB LED
Garantie: 5 Jahre Lebensdauer: 50000hours
Markieren:

High-Power led-chip

,

LED-Licht-Chips

CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 0

• Wirksamkeit von 160 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Lichtquelle der Flussdichte

• Uniform, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• StreaCLined-Thermalweg

• Konforme binning Farbe der ENERGIE STAR®/ANSI

  Struktur mit 2, 3 und 5 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

  und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 1



Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 2

CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 3



Teilnummer Typische Energie (W) Nominaler CCT (K) Minimum pulsierte Fluss (lm) Typischer pulsierter Fluss (lm) Typische Spannung (V) Nennstrom (MA) Typische Wirksamkeit (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 4



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 5



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 6

5,1 Farbe-Binning-Informationen


Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 7

CIE1931-x



Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke



Nominal

CCT

Mittelpunkt HAUPTACHSE (a, B)

Ellipse







Rotations-Engel, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 8
6,1 Tabelle 39: Maximalleistungen


CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 9

Anmerkungen für Tabelle 39:

  • Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
  • Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
  • Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
  • Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 10



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 11



Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 12



EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 13



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 14



Produkt-Verpackung und Kennzeichnung



CL36241216P4 50W 160lm/w Bridgleux führte den geführten Pfeilerchip lm80 15
