Produktdetails:
Herkunftsort: Shenzhen
Markenname: TYF
Zertifizierung: CE,RoHs
Modellnummer: MF1307
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiable
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1.000.000 PC/Tag

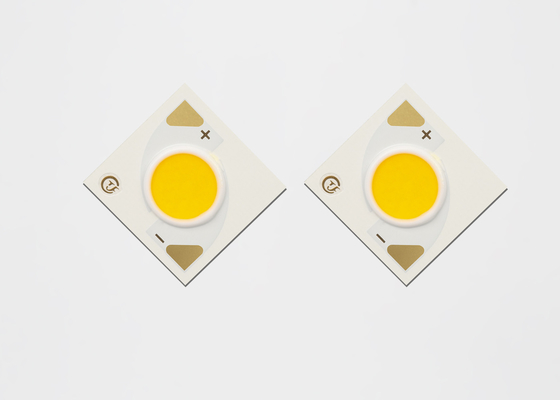

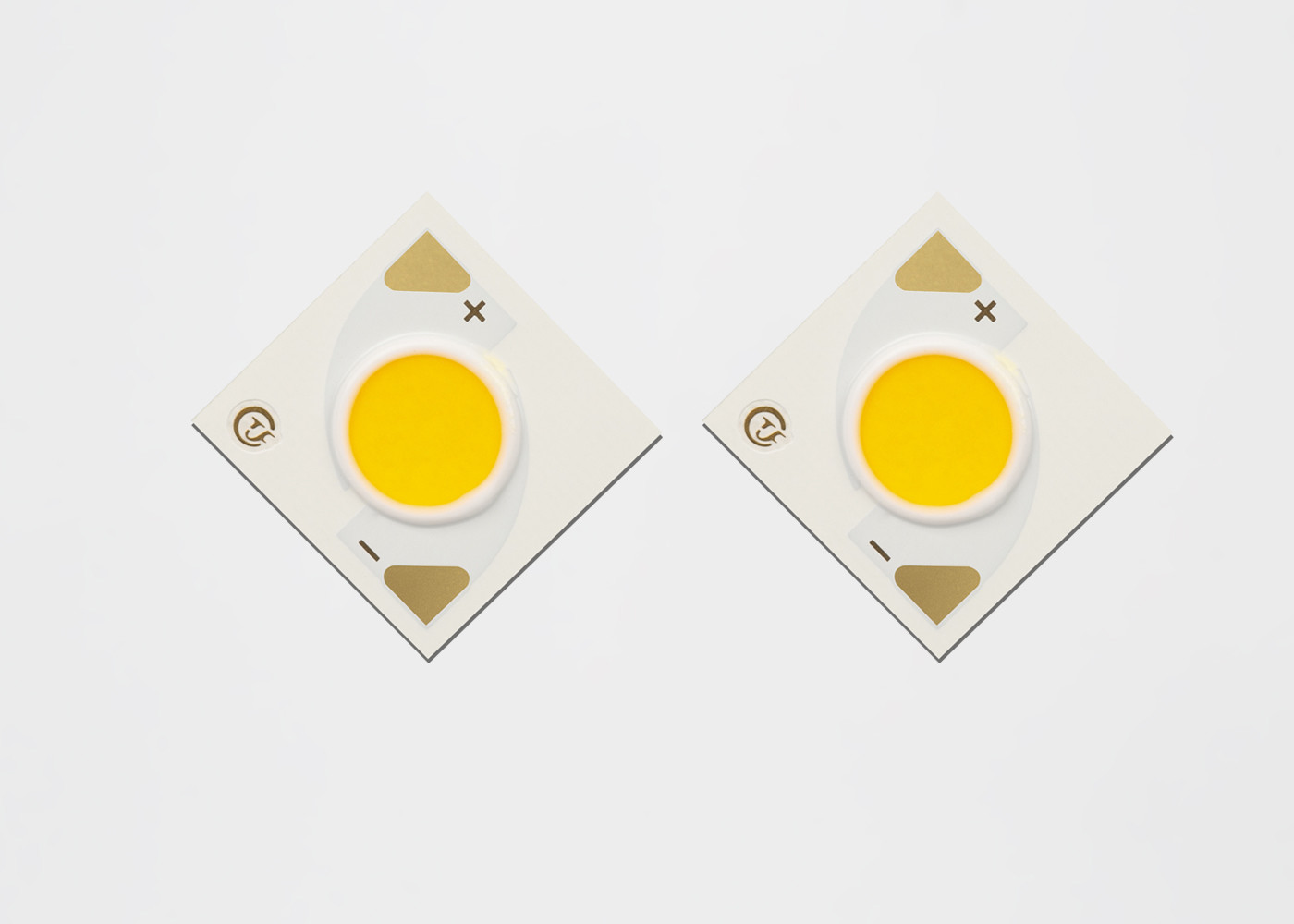

Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index

Beschreibung
Leistung: 5w Lichtemittierende Farbe: warmes Weiß, natürliches Weiß, kühles Weiß
Chip-Material: Bridgelux Typ: COB LED
Anwendung: PFEILER LED wachsen Lampe Produktname: COB LED
Markieren:

High-Power led-chip

,

LED-Licht-Chips

Schlagen Sie Innenlichter der kleinen Lichter der Watt des Pfeilerchips 3w 5w stabilen residencial leicht



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 0

• Wirksamkeit von 128 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Lichtquelle der Flussdichte

• Uniform, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• StreaCLined-Thermalweg

• Konforme binning Farbe der ENERGIE STAR®/ANSI

  Struktur mit 2, 3 und 5 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

  und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform



2Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 1



Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 2

Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 3



Teilnummer Typische Energie (W) Nominaler CCT (K) Minimum pulsierte Fluss (lm) Typischer pulsierter Fluss (lm) Typische Spannung (V) Nennstrom (MA) Typische Wirksamkeit (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 4



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 5



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 6

5,1 Farbe-Binning-Informationen


Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 7

CIE1931-x



Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke



Nominal

CCT

Mittelpunkt HAUPTACHSE (a, B)

Ellipse







Rotations-Engel, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































6, absolute Maximalleistungen


6,1 Tabelle 39: Maximalleistungen


Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 8

Anmerkungen für Tabelle 39:

  • Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
  • Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
  • Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
  • Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.

Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 9



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 10



Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 11



EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 12



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 13



Produkt-Verpackung und Kennzeichnung



Kleiner Watt-stabiler Chip geführter Pfeiler des leichten Schlages 3w 5w mit hoher Farbe übertragen Index 14
