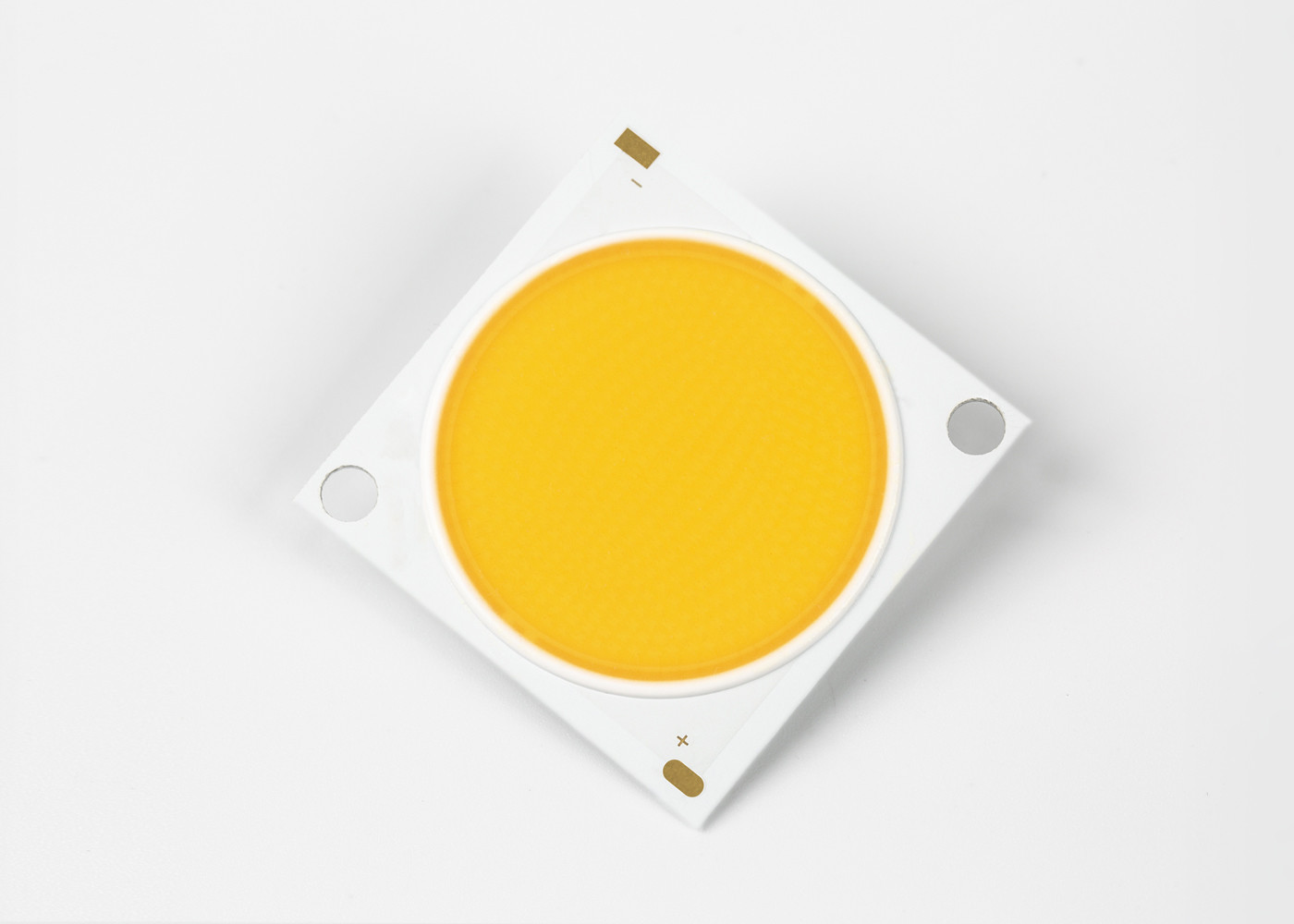

geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip

geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip
geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip

Großes Bild :  geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip

Produktdetails:
Herkunftsort: Shenzhen
Markenname: TYF
Zertifizierung: CE,RoHs,LM80
Modellnummer: M54-01L
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiable
Lieferzeit: 5-7 Tage
Zahlungsbedingungen: D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1.000.000 PC/Tag

geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip

Beschreibung
Leistung: 100-120W Lichtemittierende Farbe: Warmes Weiß, natürliches Weiß, kühles Weiß, Blau, rosa
Chip-Material: InGaN, Bridgelux, Epileds Typ: COB LED
Farbtemperatur: 6000-6500K, 3500K, 2800-7000k, volles Spektrum Farbwiedergabe-Index (Ra): 80,90,95
Betrachtungs-Winkel (°): 140 Spannung: 32-36V
Anwendung: spüren Sie helles, unten Licht, Straßenlaterne auf Produktname: COB LED
Garantie: 5 Jahre Lebensdauer: 50000hours
Markieren:

Pfeiler führte Chip

,

LED-Licht-Chips

100W PFEILER 120W LED BRICHT CLU058 bridlgeux 80w super hohen Lumen 160lm/w Chips LED PFEILER LM80 5 Jahre Garantie ab



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 0



• Wirksamkeit von 160 lm/W typisch für 3000K, 80CRI

• Kompakte hohe Lichtquelle der Flussdichte

• Uniform, Beleuchtung der hohen Qualität

• Minimum 70, 80 und 90 Wahlen Kriteriumbezogener Anweisung

• StreaCLined-Thermalweg

• Konforme binning Farbe der ENERGIE STAR®/ANSI

  Struktur mit 3 SDCM-Standard

• Energiesparender als weiß glühend, Halogen

  und Leuchtstofflampen

• Hochspannungs- oder Niederspannung DC-Operation

• Produkt-Reihe und Firmenlogo auf der Front

• RoHS konform



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 1



Die Teilnummernbezeichnung für Reihen Reihe LED TYF ml wird erklärt, wie folgt:



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 2

geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 3





Teilnummer

Typische Energie (W) Nominaler CCT (K)



Kriteriumbezogene Anweisung

Minimum pulsierte Fluss (lm) Typischer pulsierter Fluss (lm) Typische Spannung (V) Nennstrom (MA) Typische Wirksamkeit (lm/W)
CL54351825P430E*7 115,2 3000 K 70 12336 13264 51,2 2250 160
CL54351825P435E*7 115,2 3500 K 70 12490 13430 51,2 2250 162
CL54351825P440E*7 115,2 4000 K 70 12567 13513 51,2 2250 163
CL54351825P450E*7 115,2 5000 K 70 12721 13679 51,2 2250 165
CL54351825P457E*7 115,2 5700 K 70 12798 13761 51,2 2250 166
CL54351825P465E*7 115,2 6500 K 70 12721 13679 51,2 2250 165
CL54351825P422E*8 115,2 2200 K 80 10485 11274 51,2 2250 136
CL54351825P427E*8 115,2 2700 K 80 11256 12103 51,2 2250 146
CL54351825P430E*8 115,2 3000 K 80 11565 12435 51,2 2250 150
CL54351825P435E*8 115,2 3500 K 80 11719 12601 51,2 2250 152
CL54351825P440E*8 115,2 4000 K 80 11950 12850 51,2 2250 155
CL54351825P450E*8 115,2 5000 K 80 12027 12932 51,2 2250 156
CL54351825P457E*8 115,2 5700 K 80 12181 13098 51,2 2250 158
CL54351825P465E*8 115,2 6500 K 80 12027 12932 51,2 2250 156
CL54351825P422E*9 115,2 2200 K 90 9329 10031 51,2 2250 121
CL54351825P427E*9 115,2 2700 K 90 10100 10860 51,2 2250 131
CL54351825P430E*9 115,2 3000 K 90 10408 11192 51,2 2250 135
CL54351825P435E*9 115,2 3500 K 90 10562 11357 51,2 2250 137
CL54351825P440E*9 115,2 4000 K 90 10639 11440 51,2 2250 138
CL54351825P450E*9 115,2 5000 K 90 10794 11606 51,2 2250 140
CL54351825P457E*9 115,2 5700 K 90 10871 11689 51,2 2250 141



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 4



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 5



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 6

5,1 Farbe-Binning-Informationen


Abbildung 1: Diagramm von Test-Behältern im x-yfarbraum (pulsierte Testbedingungen, Tj = 25°C)



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 7

CIE1931-x



Tabelle 38: 2-Step zu 5 Schritt Steinschotterellipsenfarbbehälterdefinitionen für TYF-Pfeiler-Kern-Strecke



Nominal

CCT

Mittelpunkt HAUPTACHSE (a, B)

Ellipse







Rotations-Engel, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1































































geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 8


6,1 Tabelle 39: Maximalleistungen


geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 9

Anmerkungen für Tabelle 39:

  • Gefahren die Reihen an der höheren Stromjedoch Lumenwartung kann verringert werden.
  • Der richtige herabsetzende Strom muss beobachtet werden, um Grenzschichttemperatur unterhalb des Maximums beizubehalten
  • Impulsbetrieb mit einem Höchstansteuerungsstrom, der der angegebenen Spitze gleich ist, pulsierte Vorwärtsstrom ist annehmbar, wenn die Impuls-Einschaltzeit ≤1ms pro Zyklus ist und der Arbeitszyklus ≤10% ist
  • Lichtemittierende Dioden sind nicht entworfen, in Sperrspannung gefahren zu werden und werden Licht nicht unter dieser Bedingung produzieren. Maximalleistung bereitgestellt als nur Referenz.



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 10



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 11



Anmerkungen: 1. Alle Maßtoleranz ist ±0.2mm wenn nicht anders vermerkt. 2. Tc-Maßpunkt an der Kathode



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 12



EMPFOHLENE LÖTENDE ZUSTAND

Für Handlöten. Verwenden Sie bitte das bleifreie Löten und das Löten wird unter Verwendung eines lötenden Stückchen an a eingeführt

die Temperatur, die niedriger als 350C ist, und ist innerhalb 3,5 Sekunden für ein Land fertig. Keine externe Kraft ist angewandt

zum Harzteil, während das Löten eingeführt wird. Folgender Prozess des Lötens sollte durchgeführt werden, nachdem das Produkt hat

gehen Sie zur umgebenden Temperatur zurück. VORSICHT: TEMPERATURÜBERWACHUNG



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 13


geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 14

Produkt-Verpackung und Kennzeichnung



geführter Chip 120W 100w, super hohes Lumen CLU058 Bridlgeux 80w führte Energie-Chip 15
